Produkte

Stiftdrehbohrkopf

Durchmesserbereich: 22 mm – 127 mm (0,866 Zoll – 5 Zoll)
• Längenbereich: 56 mm – 77 mm (2,205 Zoll – 3,031 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Zwei gegenüberliegende Wendeschneidplattenhalter gleichen die Schnittkräfte aus, während beide Wendeschneidplatten gleichzeitig schneiden
• Geeignet zum Innen- und Außenbohren
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 98 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Modulares Gegen-Schruppbohrsystem

Durchmesserbereich: 30 mm – 160 mm (1,181 Zoll – 6,299 Zoll)
• Längenbereich: 29 mm – 56 mm (1,142 Zoll – 2,205 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Auswechselbare modulare Köpfe reduzieren den Werkzeugbestand
• Die präzise Schraubenverstellung ermöglicht eine genaue Durchmessereinstellung
• Modularer Aufbau minimiert Vibrationen und Durchbiegung
• Unterstützt Rückentraining
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 112 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Schwerzerspanender Schruppbohrkopf

Durchmesserbereich: 25 mm – 90 mm (0,984 Zoll – 3,543 Zoll)
• Längenbereich: 38 mm – 75 mm (1,496 Zoll – 2,953 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Robuste Konstruktion für Anwendungen mit hohem Metallabtrag
• Die starre Patronenklemmung verbessert die Positionierungsgenauigkeit und Stabilität
• Unterstützt 90°-Sacklochbohrungen und 75°-Durchgangslochbohrungen
• Entwickelt für schwere Schneidlasten mit reduzierter Vibration
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 97 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Endbearbeitungskopf zum Drehen von Stiften

Durchmesserbereich: 8 mm – 120 mm (0,315 Zoll – 4,724 Zoll)
• Längenbereich: 78 mm (3,071 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Außenbohrbereich: 8 mm – 127 mm
• Innenbohrbereich: 80 mm – 242 mm
• Wendeplattenhalter aus Hartmetall zum Innen- und Außenbohren
• Gegengewichtiges Doppelarmdesign reduziert Vibrationen und Durchbiegung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 106 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

EWN Präzisionsbohrkopf

Durchmesserbereich: 20 mm – 203 mm (0,787 Zoll – 7,992 Zoll)
• Längenbereich: 32,5 mm – 71 mm (1,28 Zoll – 2,795 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Präzise Noniuseinstellung mit 0,01 mm pro Teilung
• Maximale Schnittgeschwindigkeit: 1200 m/min
• Vorgewuchtetes Design für Hochgeschwindigkeitsbearbeitung
• Durchgehende Kühlmittelzufuhr
• Standardmäßige Hinterbohrfähigkeit
• Lieferung mit ENH3-1-Wendeplattenhalter
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 101 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

XOMT-Hartmetalleinsätze

Durchmesserbereich: 4,9 mm – 15,9 mm (0,193 Zoll – 0,626 Zoll)
• Längenbereich: 2,42 mm – 5,04 mm (0,095 Zoll – 0,198 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Kompatibel mit XO-Bohrsystemen
• Quadratische Geometrie mit erhöhten Mittelpunkten
• Konzipiert für den Einsatz als zentraler Einsatz mit dem SPMT als peripherem Gegenstück
• Leitet den Schnitt ein und fördert eine stabile Spanbildung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 93 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Hartmetalleinsätze vom Typ WCMT Typ DS

Durchmesserbereich: 5,56 mm – 12,7 mm (0,219 Zoll – 0,5 Zoll)
• Längenbereich: 2,38 mm – 4,76 mm (0,093 Zoll – 0,187 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Kompatibel mit WCMT-Bohrsystemen.
• Trigon-Geometrie mit drei Schneiden
• Das Design der Spanfläche mit Noppen verbessert die Spankontrolle und die Schnittstabilität
• Optimiert für verbesserte Spankontrolle und stabile Bohrleistung.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 92 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

G-Hartmetalleinsatz

Durchmesserbereich: 4,2 mm – 15,2 mm (0,165 Zoll – 0,598 Zoll)
• Dickenbereich: 2 mm – 6 mm (0,079 Zoll – 0,236 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Kompatibel mit WDX-Bohrsystemen
• Das Design mit einem einzelnen Einsatz kann sowohl in der Mitte als auch an der Randposition verwendet werden, indem die Ausrichtung des Einsatzes geändert wird
• Die rhombische Geometrie bietet Schneidkantenfestigkeit und Freiraum für Bohranwendungen
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 93 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

880 periphere Einsätze

Durchmesserbereich: 4,6 mm – 18,6 mm (0,181 Zoll – 0,732 Zoll)
• Dickenbereich: 2 mm – 5,5 mm (0,079 Zoll – 0,217 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Speziell für den Bohrer 880 U entwickelt
• Fungiert als peripherer Schneideinsatz
• Erzeugt den endgültigen Lochdurchmesser und die Oberflächenbeschaffenheit
• Funktioniert in Kombination mit dem 880 Center Insert für eine stabile Bohrleistung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf den Seiten 36–45 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

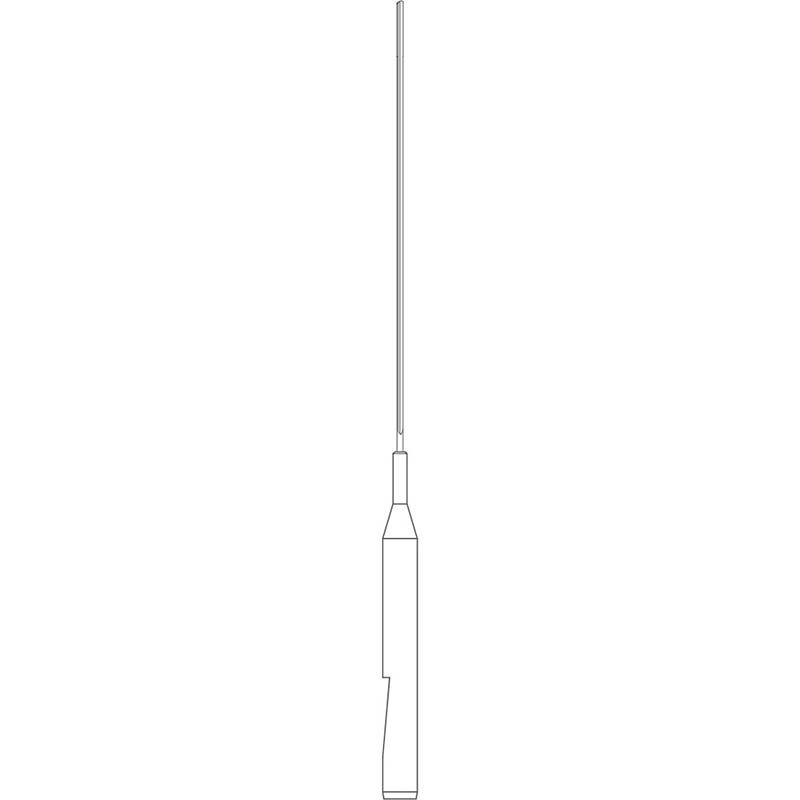

Tieflochbohrer mit Wendeschneidplatte

• Durchmesserbereich: 12,02 mm – 35,02 mm (0,551 Zoll – 1,654 Zoll)
• Längenbereich: 100 mm 2150 mm (3,937 Zoll – 84,646 Zoll)
• Material: H13-Stahl

Gelöteter Pistolenbohrer

Durchmesserbereich: 3 mm – 32 mm (0,119 Zoll – 0,473 Zoll)
• Längenbereich: 235 mm – 1800 mm (9,252 Zoll – 70,866 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Hartmetall-Bohrerspitze dauerhaft mit wärmebehandeltem Bohrrohr und präzisionsgeschliffenem Stahlschaft verlötet
• Die einteilige gelötete Konstruktion sorgt für eine stabile Bohreinheit
• Erhältlich mit verschiedenen Hartmetallsorten und verschleißfesten Beschichtungen
• Geeignet für Tieflochbohrungen in Stahl, Edelstahl, Gusseisen, Aluminium und anderen technischen Materialien
• Präzise geschliffene Führungsleisten verbessern die Lochführung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 117 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Bohrkopfhalter mit großem Durchmesser

Durchmesserbereich: 100 mm (3,937 Zoll)
• Längenbereich: 60 mm – 300 mm (2,362 Zoll – 11,81 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Entwickelt für Acckee-Bohrköpfe mit großem Durchmesser
• Die stabile Konstruktion hält hohen Schnittkräften beim Schruppen und Schlichten stand
• Das Vierpunkt-Spannsystem verteilt die Schnittkräfte gleichmäßig
• Vier Klemmschrauben verbessern die Steifigkeit und reduzieren Vibrationen
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 108 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

HSK-Halter

Durchmesserbereich: 19 mm – 63 mm (0,788 Zoll – 2,48 Zoll)
• Längenbereich: 85 mm – 155 mm (3,346 Zoll – 6,102 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Hohlschaftschnittstelle sorgt für gleichzeitigen Konus- und Flächenkontakt für erhöhte Steifigkeit
• Maximaler Rundlauf: 0,005 mm
• Bohrungstoleranz H5
• Ausgewuchtet auf G6,3 bei 15.000 U/min
• Optionales G2,5-Auswuchten für Anwendungen mit höherer Geschwindigkeit verfügbar
• Kompatibel mit Werkzeugen mit geradem und geneigtem Flachschaft nach DIN 1835-B
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 110 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

CKB-Inhaber

Durchmesserbereich: 19 mm – 63 mm (0,748 Zoll – 2,48 Zoll)
• Längenbereich: 80 mm – 285 mm (3,15 Zoll – 11,22 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Modulare Schnittstelle sorgt für eine starre Verbindung zwischen Spindel und Schneidwerkzeug
• Präzise Schnittstelle sorgt für genaue Positionierung und zuverlässige Klemmung
• Erhältlich in Typ A und Typ B
• Typ B verfügt über eine dickere Klemmbasis für erhöhte Steifigkeit und Vibrationsfestigkeit
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 111 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

BBT Bohrhalter

Durchmesserbereich: 19 mm – 64 mm (0,748 Zoll – 2,519 Zoll)
• Längenbereich: 115 mm – 160 mm (4,528 Zoll – 6,299 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Die Spindelschnittstelle mit zwei Kontakten greift sowohl in die Kegel- als auch in die Flanschfläche ein
• Reduzierte Vibrationen bei der Hochgeschwindigkeitsbearbeitung
• Einzelne Präzisionsklemmschraube
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 112 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Schlitzfräser

Durchmesserbereich: 28 mm – 70 mm (1,102 Zoll – 2,756 Zoll)
• Längenbereich: 35 mm – 70 mm (1,378 Zoll – 2,756 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Erhältlich mit 3 oder 5 Wendeschneidplatten vom Typ TGF
• Geeignet für Nutenfräsen, Eckfräsen und allgemeine Fräsbearbeitungen
• Wird direkt am CKB-Halter montiert
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 115 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Modularer Fräser

Durchmesserbereich: 16 mm – 35 mm (0,63 Zoll – 1,378 Zoll)
• Längenbereich: 25 mm – 43 mm (0,984 Zoll – 1,693 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Bietet Platz für 3 Wendeschneidplatten aus Hartmetall vom Typ APMT
• Geeignet für Planfräsen und allgemeine Fräsarbeiten
• Wird direkt am CKB-Halter montiert
• Der modulare Aufbau ermöglicht einen schnellen Wechsel zwischen Bohr- und Fräsvorgängen
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 116 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfaswerkzeug mit Wendeschneidplatte

Durchmesserbereich: 22 mm – 100 mm (0,866 Zoll – 3,937 Zoll)
• Längenbereich: 20 mm – 30 mm (0,787 Zoll – 1,181 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Erhältlich mit Fasenwinkeln von 30° oder 45°
• Diamantförmige Wendeschneidplatte vom Typ VCMT aus Hartmetall
• Wird direkt am CKB-Halter montiert
• Kompatibel mit CKB-Schruppbohrköpfen für kombinierte Bohr- und Anfasoperationen
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 115 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SEM-Bohrer

Durchmesserbereich: 12,5 mm – 32,1 mm (0,492 Zoll – 1,264 Zoll)
• Längenbereich: 1,5XD, 3XD, 5XD, 8XD, 10XD
• Erhältlich in H13-Stahl für Hochpräzisionsbearbeitung und 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Niedrigpräzisionsbearbeitung

Funktionen und Vorteile

• Verfügt über drei verschiedene Materialien für austauschbare SEM-Bohrköpfe: TiAlN der Sorte Ac7315 mit PVD-Mehrschichtbeschichtung, TiAlN der Sorte Ac7320 mit PVD-Beschichtung und Sorte ACPM45 mit mehrschichtiger TiAlN-Beschichtung.
• Das vierwandige Taschendesign ermöglicht eine längere Einsatz- und Bohrerlebensdauer sowie ein einfaches Entfernen des Schlüssels
• Austauschbare Bohrköpfe ermöglichen Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgefertigten Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Fluss direkt zur Schneidzone und verbessern so die Zerspanungsraten, die Werkzeuglebensdauer und die Gesamtproduktivität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 51 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

YLMD Max Drill

Durchmesserbereich: 45 mm – 180 mm (1,772 Zoll – 7,087 Zoll)
• Längenbereich: 55 mm – 98 mm (2,165 Zoll – 3,858 Zoll)
• Ausschließlich in H13-Stahl für hochpräzise Bearbeitung erhältlich

Funktionen und Vorteile

• Modulare Fräserhalter bieten Platz für zwei oder drei Hartmetalleinsätze und erhöhen so die Materialabtragsleistung bei gleichzeitig hervorragender Schnittstabilität
• TiN-beschichteter Pilotbohrer sorgt für genaue Zentrierung, verbesserte Verschleißfestigkeit und längere Werkzeuglebensdauer
• Interne Kühlmittelkanäle leiten das Kühlmittel direkt an die Schneidzone und sorgen so für verbesserte Kühlung, effiziente Spanabfuhr und längere Lebensdauer der Wendeschneidplatte
• Wendeschneidplatten mit DS-Geometrie von WCMT ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 82 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Gleisbohrmaschine

• Durchmesserbereich: 22 mm – 36 mm (0,866 Zoll – 1,417 Zoll)
• Ausschließlich in H13-Stahl für hochpräzise Bearbeitung erhältlich

880 Hartmetalleinsätze

Durchmesserbereich: 4,57 mm – 17,9 mm (0,18 Zoll – 0,705 Zoll)
• Dickenbereich: 2 mm – 5,5 mm (0,079 Zoll – 0,217 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Speziell für den Bohrer 880 U entwickelt
• Fungiert als peripherer Schneideinsatz
• Erzeugt den endgültigen Lochdurchmesser und die Oberflächenbeschaffenheit
• Funktioniert in Kombination mit dem 880 Peripheral Insert für eine stabile Bohrleistung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf den Seiten 36–45 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

XCMT-Hartmetalleinsätze

Durchmesserbereich: 4,40 mm – 17,40 mm (0,173 Zoll – 0,685 Zoll)
• Dickenbereich: 1,70 mm – 5,56 mm (0,067 Zoll – 0,219 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Konzipiert für den Einsatz als Einzeleinsatz in TCAP-Bohrsystemen
• 86° rhombische Geometrie mit einem Freiwinkel von 7°
• Bietet ein ausgewogenes Verhältnis von Kantenfestigkeit, Freiraum und Schnittstabilität
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 93 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SP-Hartmetalleinsätze

Durchmesserbereich: 3,5 mm – 14,3 mm (0,138 Zoll – 0,563 Zoll)
• Dickenbereich: 1,4 mm – 5,2 mm (0,055 Zoll – 0,205 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Quadratische Geometrie mit vier geraden Schneiden
• Konzipiert für den Einsatz als peripherer und zentraler Einsatz in SPGT-Bohrsystemen
• Erzeugt einen präzisen endgültigen Lochdurchmesser und eine präzise Oberflächenbeschaffenheit
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 92 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SOMT-Hartmetalleinsätze

Durchmesserbereich: 4,9 mm – 15 mm (0,193 Zoll – 0,591 Zoll)
• Dickenbereich: 2,38 mm – 4,8 mm (0,094 Zoll – 0,189 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Kompatibel mit SOMT-Bohrsystemen, als peripherer und zentraler Einsatz
• Konkave, quadratische Geometrie mit vier Schneidkanten
• Fördert einen gleichmäßigen Spanfluss bei gleichzeitig hoher Kantenfestigkeit
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 92 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SPMT-Hartmetalleinsätze

Durchmesserbereich: 4,7 mm – 15,2 mm (0,185 Zoll – 0,598 Zoll)
• Dickenbereich: 2,4 mm – 4,98 mm (0,094 Zoll – 0,196 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Kompatibel mit XO-Bohrsystemen.
• Quadratische Geometrie mit vier geraden Schneiden
• Konzipiert für die Verwendung als peripherer Einsatz mit dem XOMT als zentralem Gegenstück
• Erzeugt einen präzisen endgültigen Lochdurchmesser und eine präzise Oberflächenbeschaffenheit
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 93 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

WCMT-Hartmetalleinsätze

Durchmesserbereich: 4,57 mm – 12,7 mm (0,18 Zoll – 0,5 Zoll)
• Dickenbereich: 1,59 mm – 4,76 mm (0,063 Zoll – 0,187 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Die Trigon-Geometrie sorgt für einen geringeren Schnittwiderstand und einen gleichmäßigen Schnittvorgang für eine hohe Bohreffizienz.
• Drei nutzbare Schneidkanten sorgen für ein ausgewogenes Verhältnis von Produktivität und Wendeschneidplattenökonomie.
• Geeignet für allgemeine Bohrarbeiten in Stahl, Edelstahl und Gusseisen.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 92 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SK BORING HALTER

Durchmesserbereich: 19 mm – 63 mm (0,748 Zoll – 2,48 Zoll)
• Längenbereich: 80 mm – 215 mm (3,15 Zoll – 8,465 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• SK-Kegelschnittstelle sorgt für genaue Positionierung und hohe Konzentrizität
• Ausgewogenes Design, geeignet für Hochgeschwindigkeitsbearbeitung
• Die optionale Verlängerung erhöht die Werkzeuglänge um 30–100 mm
• Die Verlängerung bietet zusätzliche Reichweite bei gleichzeitiger Beibehaltung der Steifigkeit
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 109 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

BT Bohrhalter

Durchmesserbereich: 95 mm (3,74 Zoll)
• Längenbereich: 70 mm – 400 mm (2,756 Zoll – 15,748 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Standard-BT-Spindelschnittstelle
• Präzise geschliffener Konus sorgt für genaue Positionierung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 110 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Morsekegelhalter

Durchmesserbereich: 25 mm – 40 mm (0,984 Zoll – 1,575 Zoll)
• Längenbereich: 100 mm – 115 mm (3,937 Zoll – 4,528 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Entwickelt für Werkzeuge mit Morsekegelschaft
• Selbstzentrierende Konusschnittstelle sorgt für genaue Ausrichtung und hohe Steifigkeit
• Drei Präzisionsspannschrauben verbessern die Haltekraft und Bearbeitungsstabilität
• Geeignet für Bohr- und Bohranwendungen
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 91 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Weldon-Werkzeughalter

Durchmesserbereich: 20 mm – 40 mm (0,787 Zoll – 1,575 Zoll)
• Längenbereich: 75 mm – 105 mm (2,953 Zoll – 4,134 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Weldon-Schaftschnittstelle sorgt für sichere Klemmung und zuverlässige Drehmomentübertragung
• Kompatibel mit Bohrern, Bohrwerkzeugen und anderen Werkzeugen mit zylindrischem Schaft
• Zwei Präzisionsklemmschrauben verbessern den Halt des Werkzeugs und den Widerstand gegen Bewegungen bei hoher Schnittbelastung
• Ermöglicht schnelle Werkzeugwechsel mit wiederholbarer Positionierung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 91 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

0850 Bohrkopfsatz

Durchmesserbereich: 8 mm – 50 mm (0,315 Zoll – 1,969 Zoll)
• Längenbereich: 80 mm – 145 mm (3,15 Zoll – 5,709 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Enthält acht austauschbare Hartmetall-Einsatzhalter
• Noniuseinstellung mit 0,01 mm pro Teilung
• Auswechselbare Halter reduzieren den Werkzeugbestand
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 105 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

2084 Bohrkopfsatz

Durchmesserbereich: 8 mm – 203 mm (0,315 Zoll – 7,992 Zoll)
• Längenbereich: 52 mm (2,047 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• PAT. Durchmesserbereich: 8 mm – 203 mm
• Senkbohrbereich: 112 mm – 203 mm
• 12-teiliges Modulsystem
• Enthält acht austauschbare Hartmetall-Einsatzhalter
• Fünf oben montierte Halter für kleine Durchmesser
• Drei seitlich angebrachte Halter für große Durchmesser und Rückwärtsbohren
• Durchmesseranpassung von 0,01 mm pro Teilung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 104 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Hochpräziser Präzisionsbohrkopf

Durchmesserbereich: 16 mm – 60 mm (0,63 Zoll – 2,362 Zoll)
• Längenbereich: 100 mm – 350 mm (3,937 Zoll – 13,78 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Das modulare Verlängerungssystem unterstützt Bohrtiefen bis zu 250 mm
• Einzelschneide-Präzisionsbohrkopf
• Modularer Aufbau sorgt für Stabilität beim Tieflochbohren
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 103 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Fertigbohrkopf mit großem Durchmesser

Durchmesserbereich: 151 mm – 750 mm (5,945 Zoll – 29,528 Zoll)
• Längenbereich: 84 mm (3,307 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• PAT. Durchmesserbereich: 151 mm – 750 mm
• Durchmessereinstellung mit 0,01 mm pro Teilung
• Doppelarmkonstruktion mit einem Schneidarm und einem Gegengewicht
• Das vorgewuchtete Design minimiert Vibrationen während der Endbearbeitung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 106 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

ABS-Ausdrehkopf mit EWN-Finish

Durchmesserbereich: 20 mm – 150 mm (0,787 Zoll – 5,906 Zoll)
• Längenbereich: 35,5 mm – 101 mm (1,398 Zoll – 3,976 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• 85 mm Schnittlänge
• Präzise Noniuseinstellung mit 0,01 mm pro Teilung
• Durchgehende Kühlmittelzufuhr
• Standardmäßige Hinterbohrfähigkeit
• Lieferung mit ENH3-1-Wendeplattenhalter
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 102 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Schruppbohrkopf mit großem Durchmesser

Durchmesserbereich: 151 mm – 750 mm (5,945 Zoll – 29,528 Zoll)
• Längenbereich: 80 mm (3,15 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Anwendbar für Stahl und Aluminium
• Konzipiert für schweres Schruppbohren mit großem Durchmesser
• Geeignet für unterbrochene Schnitte, unebene Oberflächen, Querbohrungen, Kantenanfänge, Schweißnähte und gestapelte Platten
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 98 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

TWN-Raubohrkopf

Durchmesserbereich: 20 mm – 150 mm (0,787 Zoll – 5,906 Zoll)
• Längenbereich: 35 mm – 75 mm (1,378 Zoll – 2,953 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Ein Bohrkopf bietet Platz für zwei Kassettengrößen, wodurch der Werkzeugbestand reduziert wird
• Dreiseitige Patronenunterstützung sorgt für hohe Steifigkeit und Vibrationsfestigkeit
• Die vollflächige Kartuschenklemmung verbessert die Lastverteilung und die Klemmfestigkeit
• Fräserschlag weniger als 0,02 mm
• Unterstützt 90°-Sacklochbohrungen und 75°-Durchgangslochbohrungen
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 96 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Tieflochbohrer

Durchmesserbereich: 1,52 mm – 10 mm (0,06 Zoll – 0,394 Zoll)
• Längenbereich: 160 mm – 295 mm (6,299 Zoll – 11,614 Zoll)
• Material: Hartmetall

Funktionen und Vorteile

• Die Vollhartmetallkonstruktion integriert Bohrerspitze, Körper und Schaft in einem einzigen Stück
• Durch die einteilige Konstruktion entfallen Schweißverbindungen
• Interne Kühlmittelkanäle leiten das Kühlmittel direkt zur Schneidkante
• Konzipiert für Tieflochbohren in Stahl, Edelstahl, Gusseisen und Aluminium
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 122 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

WDX U-Bohrer

Durchmesserbereich: 15 mm – 35 mm (0,591 Zoll – 1,378 Zoll)
• Längenbereich: 2XD
• Ausschließlich in H13-Stahl für hochpräzise Bearbeitung erhältlich

Funktionen und Vorteile

• Ausgestattet mit einer Rand- und einer Mittelkante, die denselben WDXT-Einsatz mit unterschiedlichen Ausrichtungen verwenden
• Der zentrale Y-Auslass ermöglicht eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 26 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Zoll-U-Bohrersätze

Durchmesserbereich: 0,5" – 2,5" (12,7 mm – 63,5 mm)
• Längenbereich: 3XD
• Erhältlich in H13-Stahl für Hochpräzisionsbearbeitung und 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Niedrigpräzisionsbearbeitung

Funktionen und Vorteile

• Abmessungen in imperialen Standardgrößen, passend für in den USA hergestellte Maschinen
• Kompatibel mit SPMT-, WCMT- und SOMT-Wendeschneidplatten
• Ausgestattet mit einem zentralen Y-Auslass für eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 31 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

10D U-Bohrer

Es handelt sich um unsere neuen Produkte für China ACCKEE 10D U Drill für tiefe Löcher. Diese Bohrer werden nur aus den hochwertigsten Materialien H13 hergestellt, was sie unglaublich langlebig und langlebig macht.

TCAP U-Bohrer

Durchmesserbereich: 8 mm – 32 mm (0,315 Zoll – 1,26 Zoll)
• Längenbereich: 2,25XD – 3XD
• Ausschließlich in H13-Stahl für hochpräzise Bearbeitung erhältlich

Funktionen und Vorteile

• Ausgestattet mit einem einzigen XCMT-Einsatz für kleine Durchmesser und geringeren Wartungsaufwand
• Der zentrale Y-Auslass ermöglicht eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Ein Kühlmittelkanal ermöglicht einen erhöhten Durchfluss und verbessert so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 29 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

XO U-Bohrer

Durchmesserbereich: 12 mm – 35 mm (0,472 Zoll – 1,378 Zoll)
• Längenbereich: 2XD – 5XD
• Ausschließlich in H13-Stahl für hochpräzise Bearbeitung erhältlich

Funktionen und Vorteile

• Ausgestattet mit einer Umfangskante mit einem SPMT-Einsatz und einer Mittelkante mit einem XOMT-Einsatz, um die Vorteile einer scharfen, flachen Außenkante und einer spitzen Mitte zu kombinieren
• Der zentrale Y-Auslass ermöglicht eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 27 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Crownioc-Bohrer

Durchmesserbereich: 12 mm – 37 mm (0,472 Zoll – 1,457 Zoll)
• Längenbereich: 3XD, 5XD, 7XD, 10XD
• Nur in 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Bearbeitungen mit geringer Präzision erhältlich

Funktionen und Vorteile

• Verfügt über austauschbare Hartmetall-Bohrerspitzen aus feinkörnigem WPP25-Karbidsubstrat mit einer AlTiN-Beschichtung (Aluminiumtitannitrid), die mithilfe der HiPIMS-Technologie (High-Power Impulse Magnetron Sputtering) aufgebracht wird
• Eine goldfarbene ZrN-Oberschicht (Zirkoniumnitrid) dient als visuelle Verschleißanzeige und ermöglicht es dem Bediener, den Verschleiß der Wendeschneidplatte schnell zu erkennen und die Werkzeugausnutzung zu maximieren
• In erster Linie zum Bohren hochfester ISO P-Stähle bis 43 HRC konzipiert, mit sekundären Anwendungen in ISO K-Gusseisen
• Optimal zum Durchgangsbohren, Blindbohren und Stapelplattenbohren
• Das austauschbare Bohrspitzendesign ermöglicht Bohrtiefen bis zu 10×D ohne Pilotbohrung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 47 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

880 U Bohrer

Durchmesserbereich: 12 mm – 63 mm (0,472 Zoll – 2,48 Zoll)
• Längenbereich: 2XD – 5XD
• Ausschließlich in H13-Stahl für extrem hochpräzise Bearbeitung erhältlich

Funktionen und Vorteile

• Ausgestattet mit peripheren und zentralen PVD-beschichteten Hartmetalleinsätzen für schwer zu bearbeitende Materialien, wie z. B. Großwälzlager und ASTM A572 Grade 50
• Der S-Typ-Doppelhelix-Mittelauslass ermöglicht eine größere Spanabfuhr, höhere Festigkeit und größere Ermüdungsbeständigkeit
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 33 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SOMT U-Bohrer

Durchmesserbereich: 13 mm – 40 mm (0,512 Zoll – 1,575 Zoll)
• Längenbereich: 2XD – 5XD
• Erhältlich in H13-Stahl für Hochpräzisionsbearbeitung und 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Niedrigpräzisionsbearbeitung

Funktionen und Vorteile

• Der dickere Querschnitt und die abgewinkelte Form des SOMT-Einsatzes sind optimal für unterbrochene Schnitte und Hochleistungsanwendungen
• Ausgestattet mit einem zentralen Y-Auslass für eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf den Seiten 5 und 18 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

SP U-Bohrer

Durchmesserbereich: 8,5 mm – 40 mm (0,335 Zoll – 1,575 Zoll)
• Längenbereich: 2XD – 5XD
• Erhältlich in H13-Stahl für Hochpräzisionsbearbeitung und 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Niedrigpräzisionsbearbeitung

Funktionen und Vorteile

• Die flache Form der SP-Wendeschneidplatte ermöglicht eine schärfere Schneidkante und eine bessere Spankontrolle
• Ausgestattet mit einem zentralen Y-Auslass für eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf den Seiten 1 und 14 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

WC-U-Bohrer

Durchmesserbereich: 13 mm – 40 mm (0,512 Zoll – 1,575 Zoll)
• Längenbereich: 2XD – 5XD
• Erhältlich in H13-Stahl für Hochpräzisionsbearbeitung und 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Niedrigpräzisionsbearbeitung

Funktionen und Vorteile

• Die Trigonform des WCMT-Einsatzes ermöglicht einen geringeren Schnittwiderstand und eine höhere Bohreffizienz, optimal für Durchgangslochbohrungen
• Ausgestattet mit einem zentralen Y-Auslass für eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf den Seiten 10 und 22 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen
