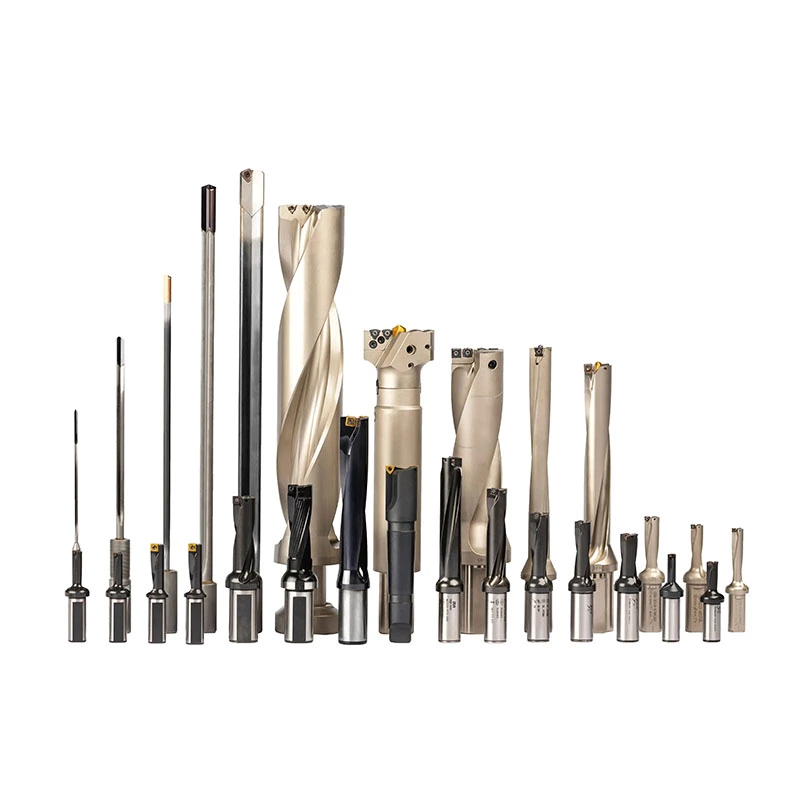

Gelöteter Pistolenbohrer
Durchmesserbereich: 3 mm – 32 mm (0,119 Zoll – 0,473 Zoll)
• Längenbereich: 235 mm – 1800 mm (9,252 Zoll – 70,866 Zoll)
• Material: Hartmetall
Funktionen und Vorteile
• Hartmetall-Bohrerspitze dauerhaft mit wärmebehandeltem Bohrrohr und präzisionsgeschliffenem Stahlschaft verlötet
• Die einteilige gelötete Konstruktion sorgt für eine stabile Bohreinheit
• Erhältlich mit verschiedenen Hartmetallsorten und verschleißfesten Beschichtungen
• Geeignet für Tieflochbohrungen in Stahl, Edelstahl, Gusseisen, Aluminium und anderen technischen Materialien
• Präzise geschliffene Führungsleisten verbessern die Lochführung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 117 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen
Anfrage absenden
Produktbeschreibung

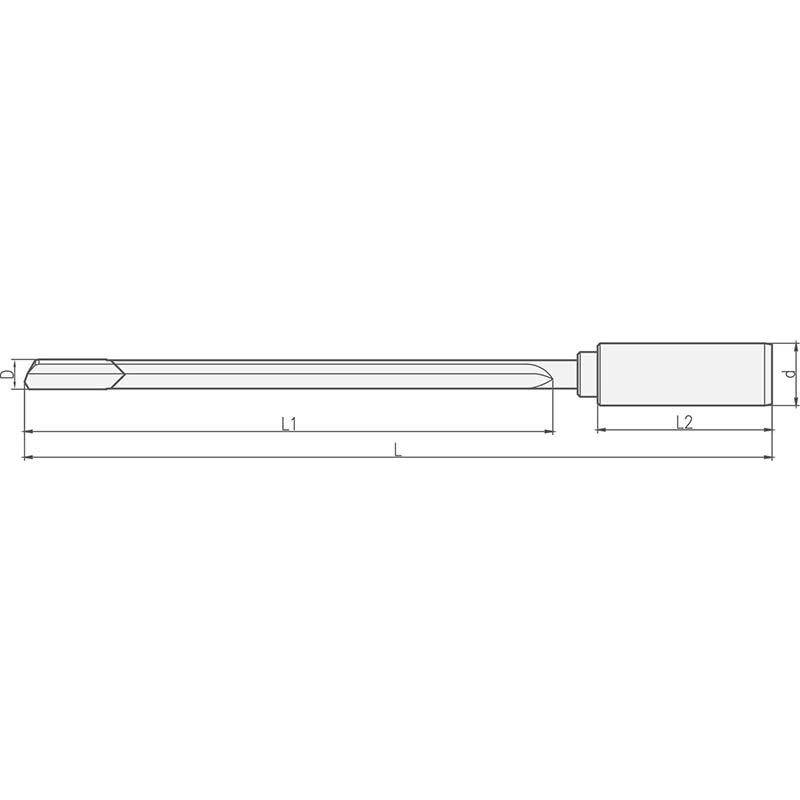

Abmessungen und technische Daten
87 verfügbare Konfigurationen
| Durchmesser (mm) | Spannteillänge (mm) | Übergangsteillänge (mm) | Fixposition X (mm) | Schraubenspezifikation M |
|---|---|---|---|---|
| 10 | 40 | — | 24 | — |
| 16 | 45 | 53 | 31 | — |
| 25 | 70 | 78 | 34 | — |
| 10 | 40 | 57 | 24 | — |
| 16 | 45 | 72 | 31 | — |
| 25 | 70 | 105 | 34 | — |
| 16 | 50 | 58 | 47.5 | — |
| 16 | 50 | 77 | 47.5 | — |
| 10 | — | 60 | — | M6x0,5 |
| 16 | — | 80 | — | M10x1 |
| 25 | — | 100 | — | M16x1,5 |
| 10 | 60 | 77 | — | M6x0,5 |
| 16 | 60 | 105 | — | M10x1 |
| 25 | 100 | 140 | — | M16x1,5 |
| 12.7 | — | 38.1 | 25.3 | — |
| 19.05 | — | 70 | 45 | — |
| 25.4 | — | 70 | 57.5 | — |
| 31.7 | — | 70 | 57.5 | — |
| 38.1 | — | 70 | 57.5 | — |
| 19.05 | 70 | 97 | 45 | — |
| 25.4 | 70 | 100 | 57.5 | — |
| 31.7 | 70 | 111 | 57.5 | — |
| 10 | 60 | 68 | 35 | M6x0,5 |
| 16 | 80 | 90 | 37 | M10x1 |
| 25 | 100 | 100 | 45 | M16x1,5 |
| 16 | 80 | 80 | 37 | M10x1 |
| 25 | 100 | 100 | 45 | M16x1,5 |
| 10 | 40 | 40 | 28 | — |
| 12 | 45 | 45 | 33 | — |
| 16 | 48 | 48 | 36 | — |
| 20 | 50 | 50 | 38 | — |
| 16 | — | 112 | 73 | TR16x1,5 |
| 20 | — | 126 | 82 | TR 20x2 |
| 28 | — | 126 | 82 | TR 28x2 |
| 36 | — | 162 | 109 | TR 36x2 |
| 16 | — | 40 | 28 | — |
| 25 | — | 50 | 35 | — |
| 35 | — | 60 | 40 | — |
| 16 | 40 | 67 | 28 | — |
| 25 | 50 | 77 | 35 | — |
| 35 | 60 | 100 | 40 | — |
| 10 | 40 | — | — | — |
| 12 | 45 | — | — | — |
| 16 | 48 | — | — | — |
| 20 | 50 | — | — | — |
| 25 | 56 | — | — | — |
| 32 | 60 | — | — | — |
| 40 | 70 | — | — | — |
| 10 | 40 | 57 | — | — |
| 12 | 45 | 62 | — | — |
| 16 | 48 | 75 | — | — |
| 20 | 50 | 77 | — | — |
| 25 | 56 | 86 | — | — |
| 32 | 60 | 100 | — | — |
| 40 | 70 | 110 | — | — |
| 10 | — | 40 | 23.5 | — |
| 12 | — | 45 | 26.5 | — |
| 16 | — | 48 | 29 | — |
| 20 | — | 50 | 30.5 | — |
| 25 | — | 56 | 38 | — |
| 32 | — | 60 | 43 | — |
| 40 | — | 70 | 47 | — |
| 10 | 40 | 57 | 23.5 | — |
| 12 | 45 | 62 | 26.5 | — |
| 16 | 48 | 75 | 29 | — |
| 20 | 50 | 77 | 30.5 | — |
| 25 | 56 | 86 | 38 | — |
| 32 | 60 | 100 | 43 | — |
| 40 | 70 | 110 | 47 | — |
| 10 | — | 40 | 28 | — |
| 12 | — | 45 | 33 | — |
| 16 | — | 48 | 36 | — |
| 20 | — | 50 | 38 | — |
| 25 | — | 56 | 44 | — |
| 32 | — | 60 | 48 | — |
| 40 | — | 70 | 66 | — |
| 10 | 40 | 57 | 28 | — |
| 12 | 45 | 62 | 33 | — |
| 16 | 48 | 75 | 36 | — |
| 20 | 50 | 77 | 38 | — |
| 25 | 56 | 86 | 44 | — |
| 32 | 60 | 100 | 48 | — |
| 40 | 70 | 110 | 66 | — |
| 10 | — | 40 | 28 | — |
| 12 | — | 45 | 33 | — |
| 16 | — | 48 | 36 | — |
| 20 | — | 50 | 38 | — |
Anfrage absenden
Bitte zögern Sie nicht, Ihre Anfrage im untenstehenden Formular zu stellen. Wir werden Ihnen innerhalb von 24 Stunden antworten.
