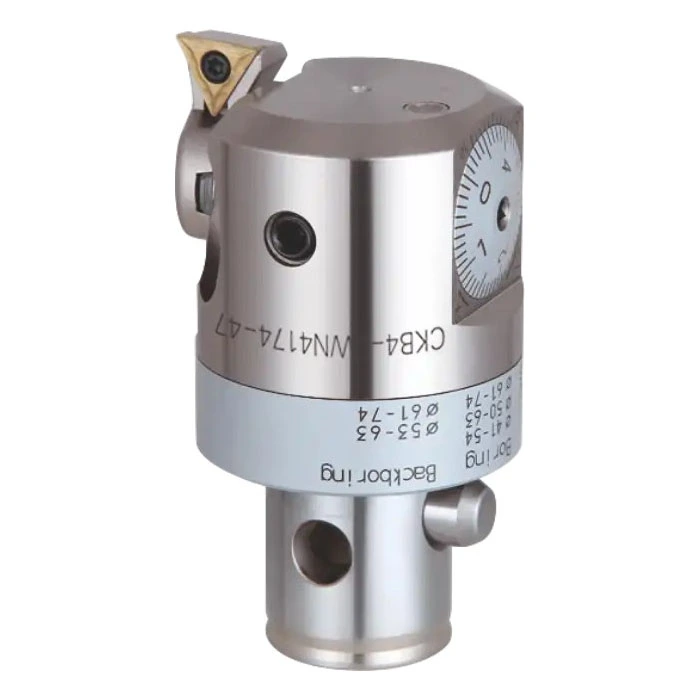

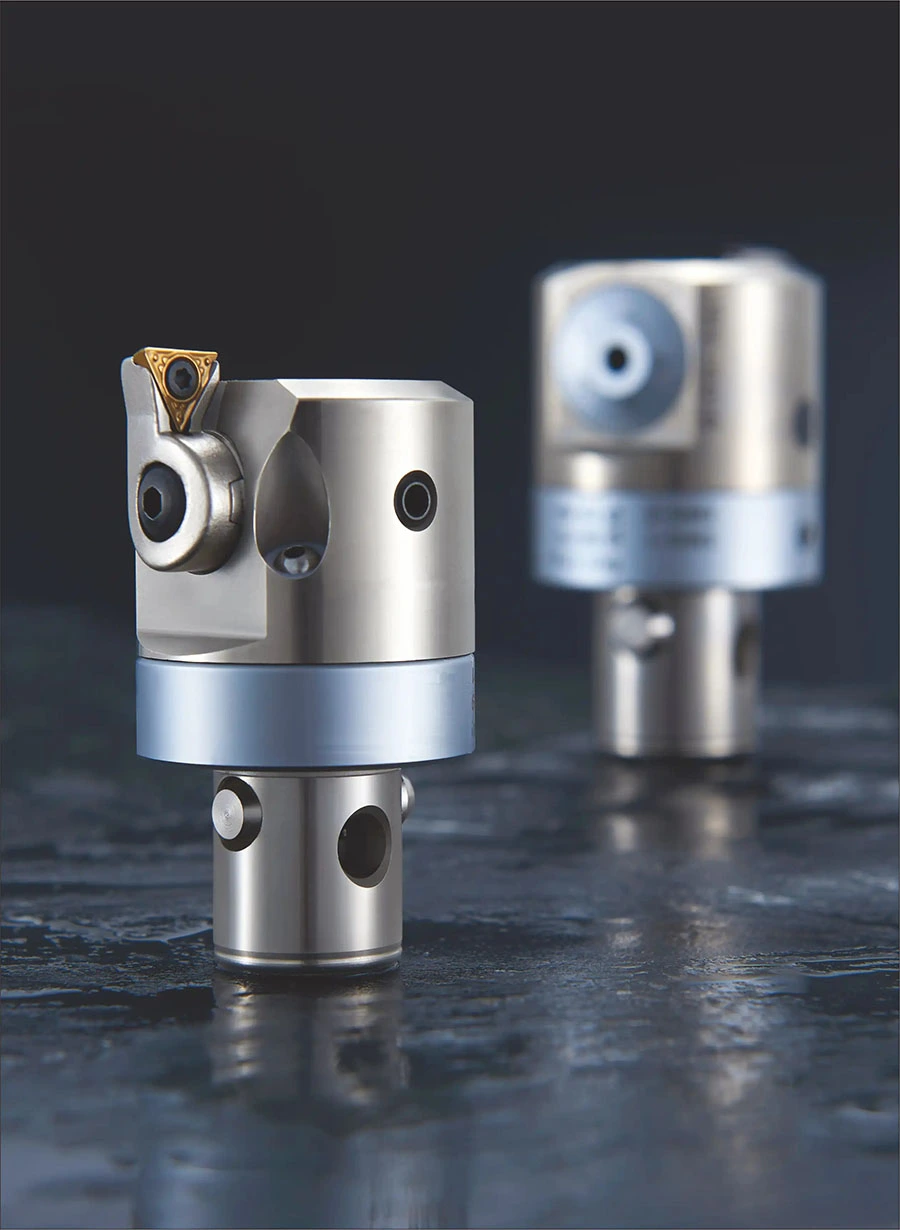

EWN Präzisionsbohrkopf

Durchmesserbereich: 20 mm – 203 mm (0,787 Zoll – 7,992 Zoll)
• Längenbereich: 32,5 mm – 71 mm (1,28 Zoll – 2,795 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Präzise Noniuseinstellung mit 0,01 mm pro Teilung
• Maximale Schnittgeschwindigkeit: 1200 m/min
• Vorgewuchtetes Design für Hochgeschwindigkeitsbearbeitung
• Durchgehende Kühlmittelzufuhr

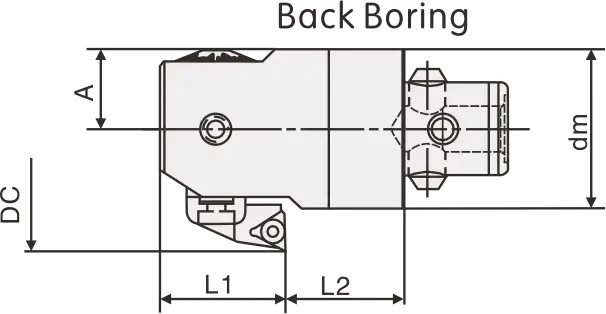

• Standardmäßige Hinterbohrfähigkeit

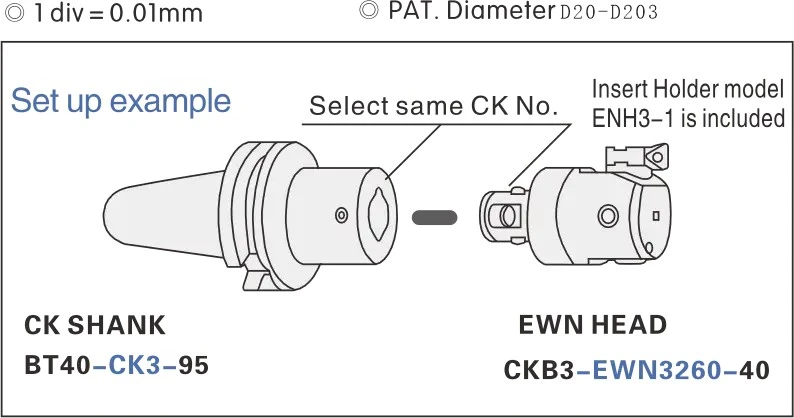

• Lieferung mit ENH3-1-Wendeplattenhalter
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 101 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Bewertung: 5.0

(Bewertungsanzahl: 1)

Produktbeschreibung

Abmessungen und technische Daten

7 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Länge (mm)	Einfügen	Schneidblock	Messerblockschraube	Masse (kg)	Messerblockschlüssel	Senkungs-Schnittdurchmesser (mm)	Senkungstiefe (außen L1) (mm)	Senkungstiefe (inneres L2) (mm)	Innenradius (A) (mm)
20-26	19	32.5	TP..0802..	ENH1-1	M2,2×5	0.09	T7	30-31	20	10	10
25-33	24	35.5	TP..0802..	ENH2-1	M2,2×5	0.15	T7	38-41	22	10	12.5
32-42	31	40	TP..0802..	ENH3-1	M2,2×5	0.25	T7	48-52	25	9	16
41-54	39	47	TC..1102..	ENH4-1	M2,5×6	0.43	T8	59-67	30	13	20
53-70	49	57	TP..1103..	ENH5-1	M3×7	1.25	T8	61-73	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5×6	1.78	T8	77-98	45	23	32.5
100-153	63	71	TP..1103..	ENH6-1	M3×7	2.53	T8	107-155	45	23	45.5
