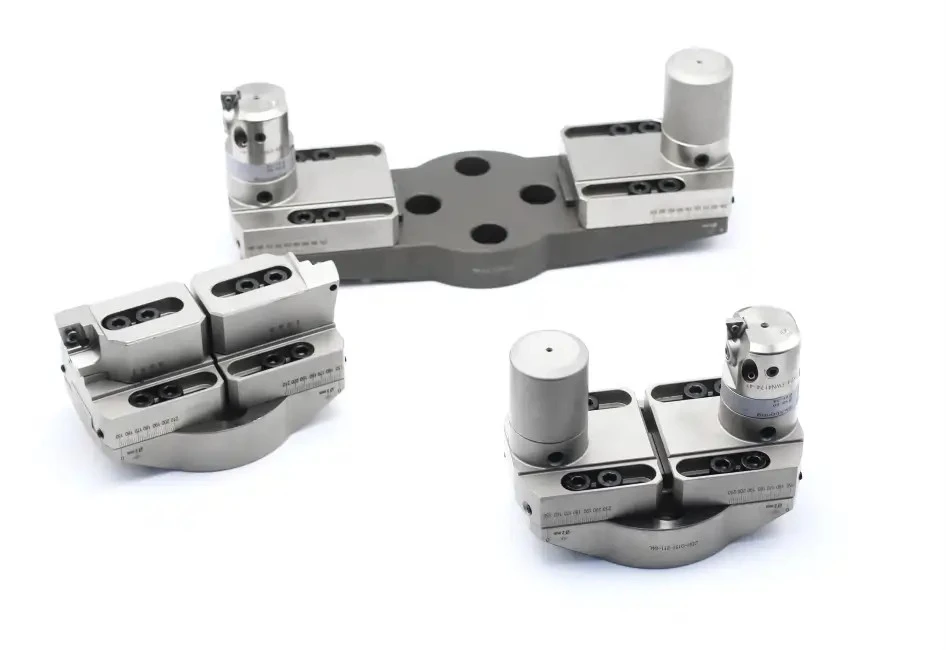

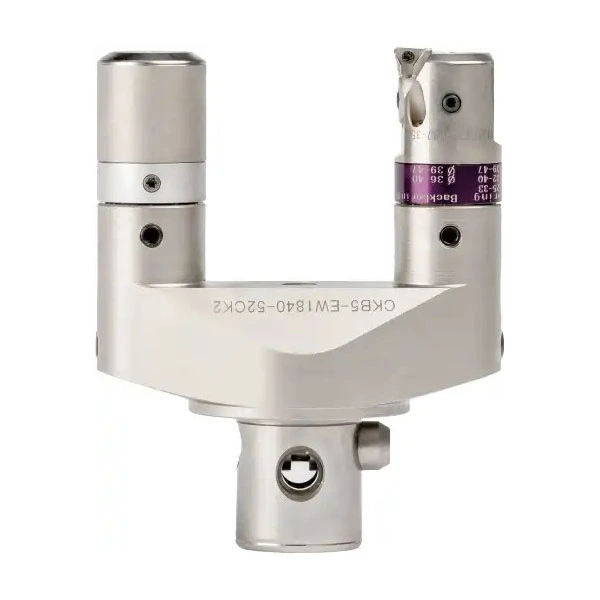

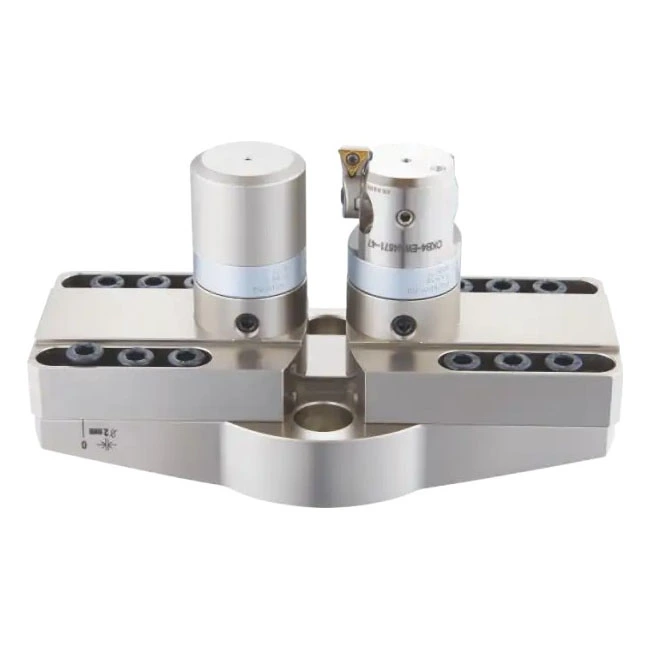

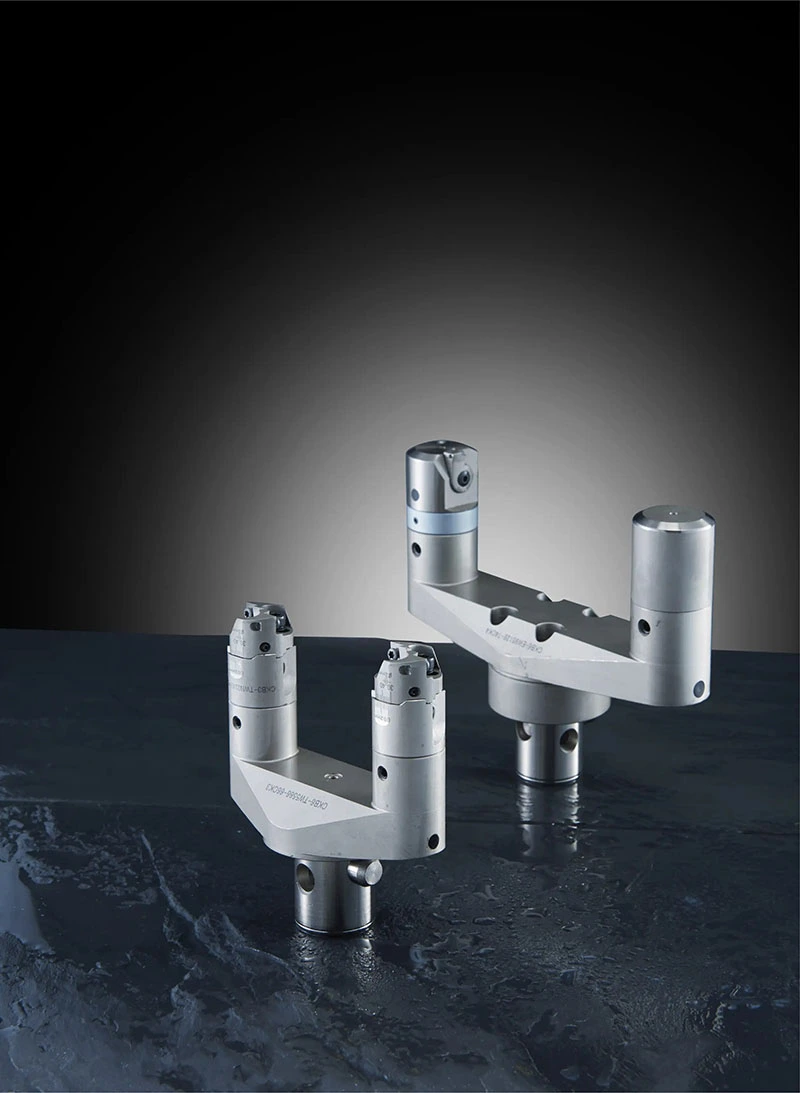

Endbearbeitungskopf zum Drehen von Stiften

Durchmesserbereich: 8 mm – 120 mm (0,315 Zoll – 4,724 Zoll)
• Längenbereich: 78 mm (3,071 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Außenbohrbereich: 8 mm – 127 mm
• Innenbohrbereich: 80 mm – 242 mm
• Wendeplattenhalter aus Hartmetall zum Innen- und Außenbohren

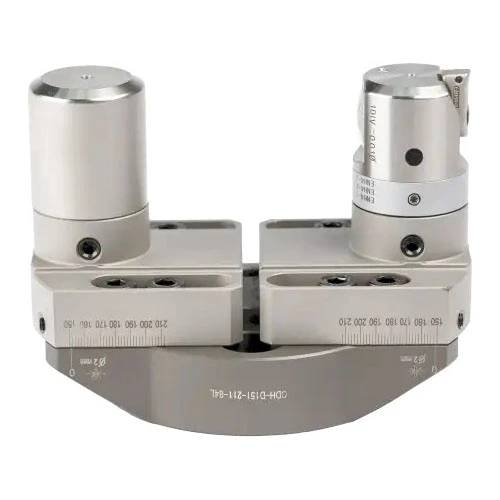

• Gegengewichtiges Doppelarmdesign reduziert Vibrationen und Durchbiegung
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 106 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

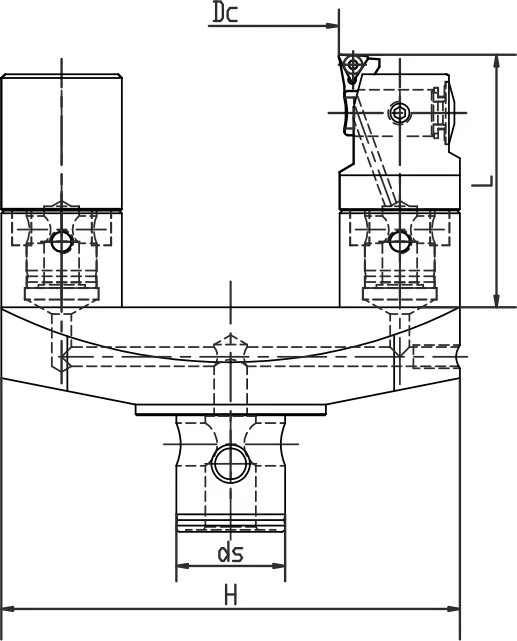

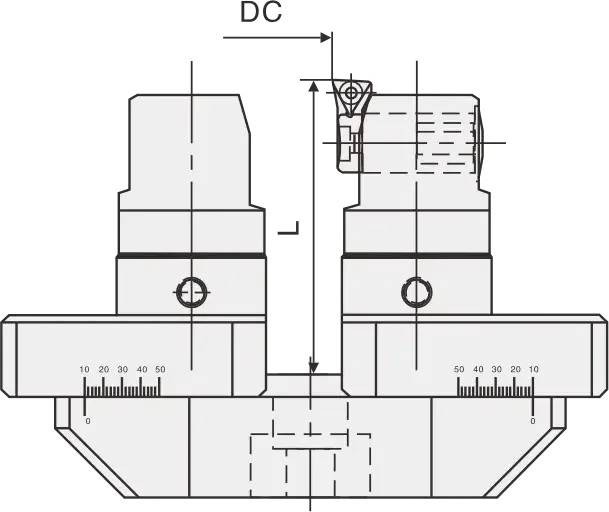

Abmessungen und technische Daten

7 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Länge (mm)	Schneidblock	Äußerer Schnittbereich (mm)	Breite (H) (mm)
80–88	28	52	CKB2-EWN2547-35.5	22–30	79
90–98	28	52	CKB2-EWN2547-35.5	32–40	89
119–129	28	63	CKB3-EWN3260-40	46–55	118
129–139	36	63	CKB3-EWN3260-40	56–65	128
139–149	36	63	CKB3-EWN3260-40	65–75	138
182–195	36	74	CKB4-EWN4174-47	87–100	179
209–222	36	74	CKB4-EWN4174-47	114–127	206
