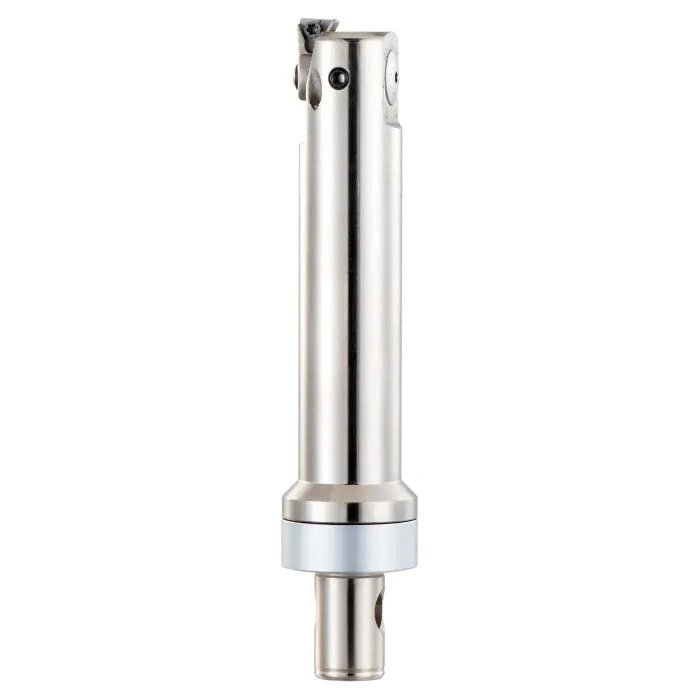

ABS-Ausdrehkopf mit EWN-Finish

Durchmesserbereich: 20 mm – 150 mm (0,787 Zoll – 5,906 Zoll)
• Längenbereich: 35,5 mm – 101 mm (1,398 Zoll – 3,976 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

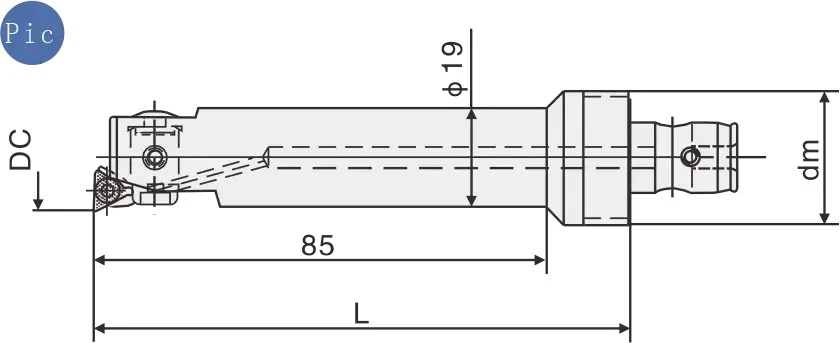

• 85 mm Schnittlänge
• Präzise Noniuseinstellung mit 0,01 mm pro Teilung
• Durchgehende Kühlmittelzufuhr

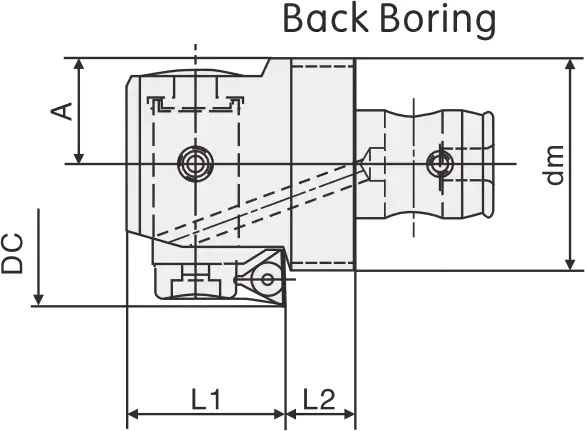

• Standardmäßige Hinterbohrfähigkeit
• Lieferung mit ENH3-1-Wendeplattenhalter
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 102 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

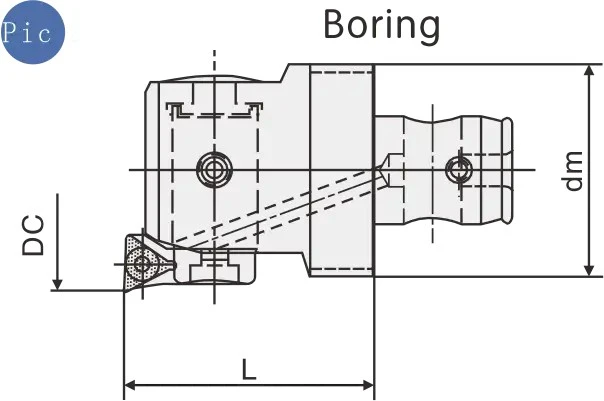

Abmessungen und technische Daten

6 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Länge (mm)	Einfügen	Schneidblock	Messerblockschraube	Masse (kg)	Messerblockschlüssel	Senkungs-Schnittdurchmesser (mm)	Senkungstiefe (außen L1) (mm)	Senkungstiefe (inneres L2) (mm)	Innenradius (A) (mm)
20-26	25	101	TP..0802..	ENH1-1	M2×5	0.13	T6	30-31	20	10	10
26-33	25	35.5	TP..0802..	ENH2-1	M2×5	0.16	T6	36-40	22	10	12.5
33-42	32	40	TP..0802..	ENH3-1	M2×5	0.27	T6	46-51	25	9	16
41-54	40	47	TC..1102..	ENH4-1	M2,5×6	0.47	T8	53-63	30	13	20
53-70	50	57	TP..1103..	ENH5-1	M3×8	1.32	T10	62-70	34	19	25.5
68-100	63	71	TC..1102..	ENH6-1	M2,5×6	1.78	T8	80-100	45	23	32.5
