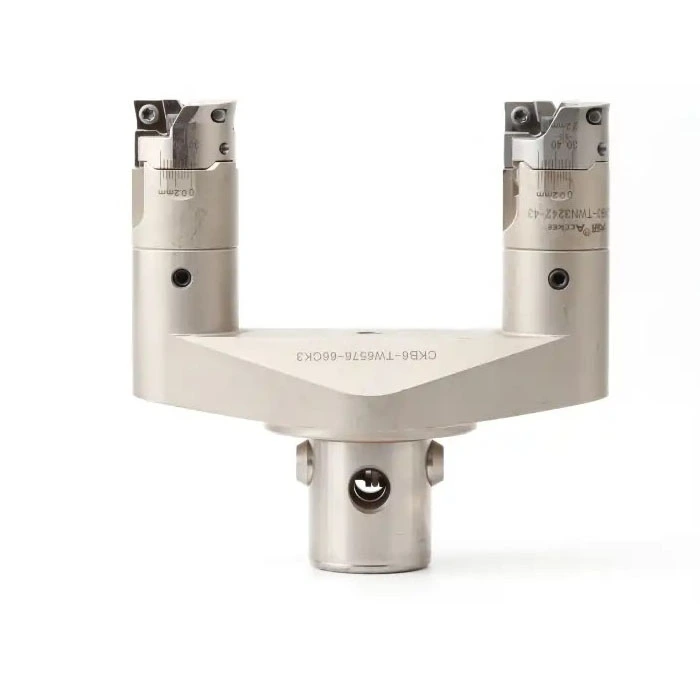

Stiftdrehbohrkopf

Durchmesserbereich: 22 mm – 127 mm (0,866 Zoll – 5 Zoll)
• Längenbereich: 56 mm – 77 mm (2,205 Zoll – 3,031 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Zwei gegenüberliegende Wendeschneidplattenhalter gleichen die Schnittkräfte aus, während beide Wendeschneidplatten gleichzeitig schneiden
• Geeignet zum Innen- und Außenbohren
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 98 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

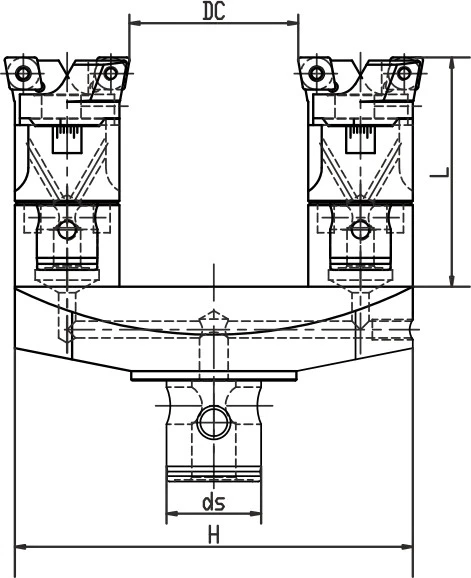

Abmessungen und technische Daten

7 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Länge (mm)	Schneidblock	Schnitttiefe (mm)	Äußerer Schnittbereich (mm)
80-88	28	79	CKB2-TWN2533-38	56	22-30
90-98	28	89	CKB2-TWN2533-38	56	32-40
119-129	28	118	CKB3-EWN3242-43	67	45-55
129-139	36	128	CKB3-EWN3242-43	67	55-65
139-149	36	138	CKB3-EWN3242-43	67	65-75
182-195	36	179	CKB4-EWN4154-50	77	89-100
209-222	36	206	CKB4-EWN4154-50	77	114-127
