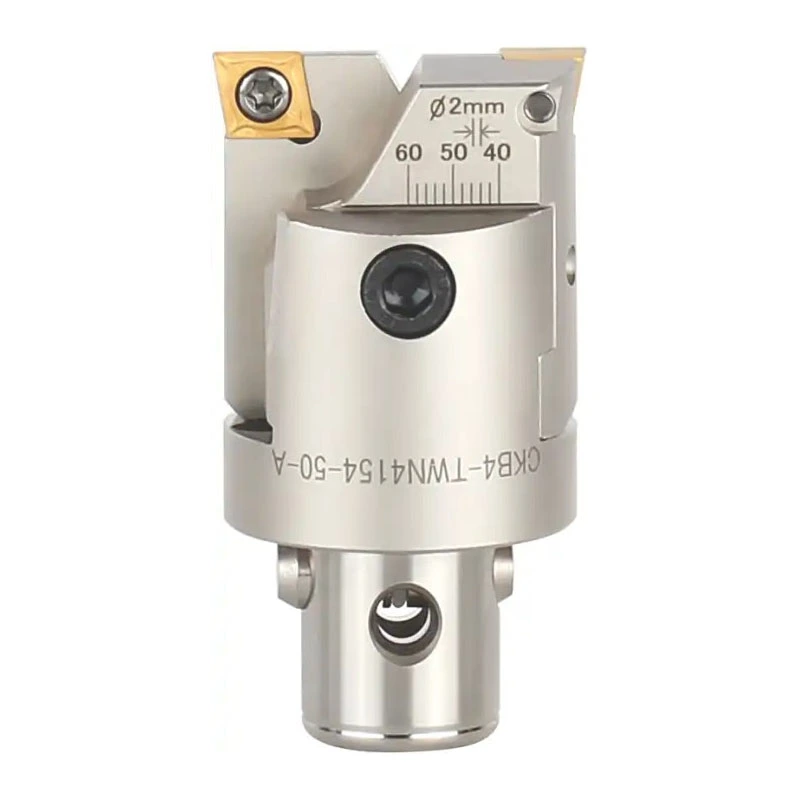

Schwerzerspanender Schruppbohrkopf

Durchmesserbereich: 25 mm – 90 mm (0,984 Zoll – 3,543 Zoll)
• Längenbereich: 38 mm – 75 mm (1,496 Zoll – 2,953 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Robuste Konstruktion für Anwendungen mit hohem Metallabtrag
• Die starre Patronenklemmung verbessert die Positionierungsgenauigkeit und Stabilität

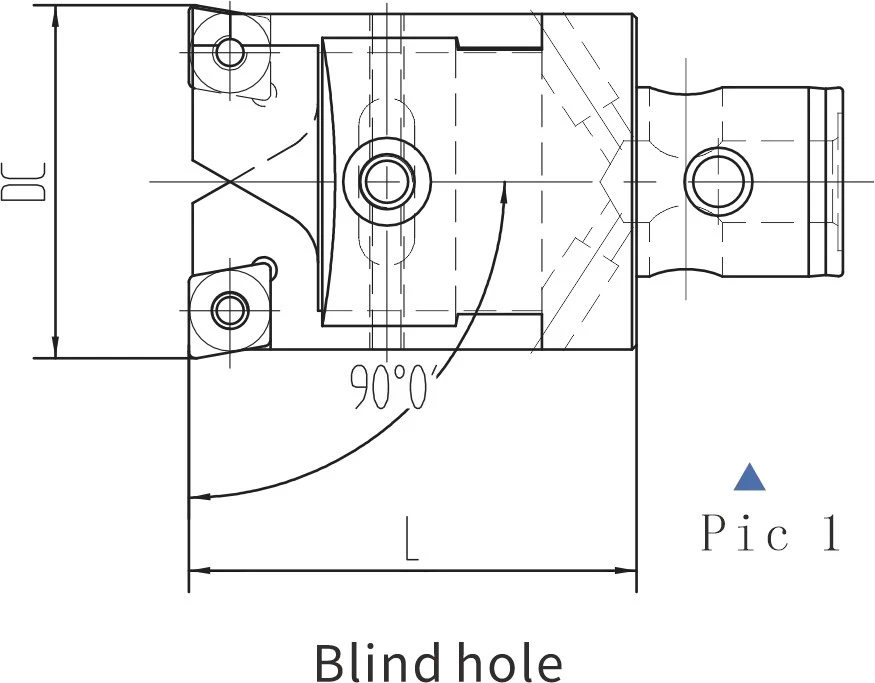

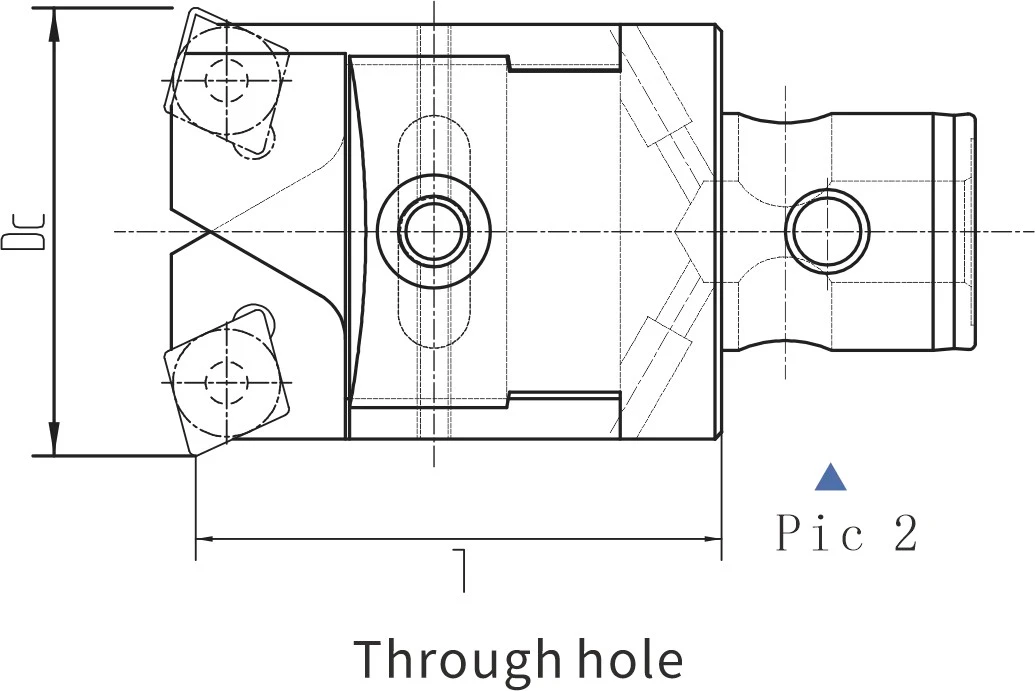

• Unterstützt 90°-Sacklochbohrungen und 75°-Durchgangslochbohrungen
• Entwickelt für schwere Schneidlasten mit reduzierter Vibration
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 97 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

Abmessungen und technische Daten

10 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Länge (mm)	Einfügen	Schraube einsetzen	Schraubenschlüssel einsetzen	Messerblockschraube	Schiebetrimmerschraube	Masse (kg)	Messerblockschlüssel	Schiebe-Trimmerschlüssel
25-33	24	38	CC..0602..	M2,5×6	T8	M5-0,8×18	M3×6	0.14	L1.5	L4
32-42	31	45	CC..09T3..	M4×10	T15	M6-1,0×20	M3×8	0.23	L1.5	L5
41-54	39	52	CC..09T3..	M4×10	T15	M8-1,25×25	M3×10	0.43	L1.5	L6
53-72	49	66	CC..1204..	M5×12	T20	M10-1,5×35	M4×12	0.82	L2	L8
68-90	63	75	CC..1204..	M5×12	T20	M10-1,5×35	M4×16	1.75	L2	L8
25-33	24	35	CC..0602..	M2,5×6	T8	M5-0,8×18	M3×6	0.14	L1.5	L4
32-42	31	41	CC..09T3..	M4×10	T15	M6-1,0×20	M3×8	0.23	L1.5	L5
41-54	39	48	CC..09T3..	M4×10	T15	M8-1,25×25	M3×10	0.43	L1.5	L6
53-72	49	61	CC..1204..	M5×12	T20	M10-1,5×35	M4×12	0.82	L2	L8
68-90	63	70	CC..1204..	M5×12	T20	M10-1,5×35	M4×16	1.75	L2	L8
