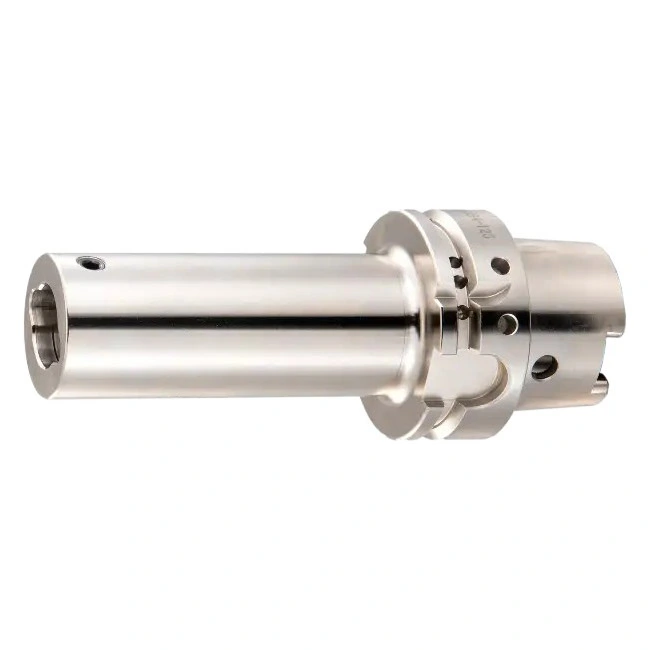

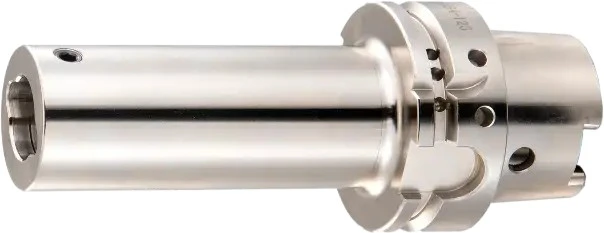

HSK-Halter

Durchmesserbereich: 19 mm – 63 mm (0,788 Zoll – 2,48 Zoll)
• Längenbereich: 85 mm – 155 mm (3,346 Zoll – 6,102 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Hohlschaftschnittstelle sorgt für gleichzeitigen Konus- und Flächenkontakt für erhöhte Steifigkeit
• Maximaler Rundlauf: 0,005 mm
• Bohrungstoleranz H5
• Ausgewuchtet auf G6,3 bei 15.000 U/min
• Optionales G2,5-Auswuchten für Anwendungen mit höherer Geschwindigkeit verfügbar
• Kompatibel mit Werkzeugen mit geradem und geneigtem Flachschaft nach DIN 1835-B
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 110 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

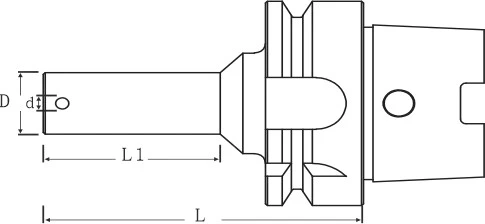

Abmessungen und technische Daten

17 verfügbare Konfigurationen

Lochdurchmesser (mm)	Sitzdurchmesser (mm)	Sitzlänge (mm)	Spitzenlänge (mm)	Masse (kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
