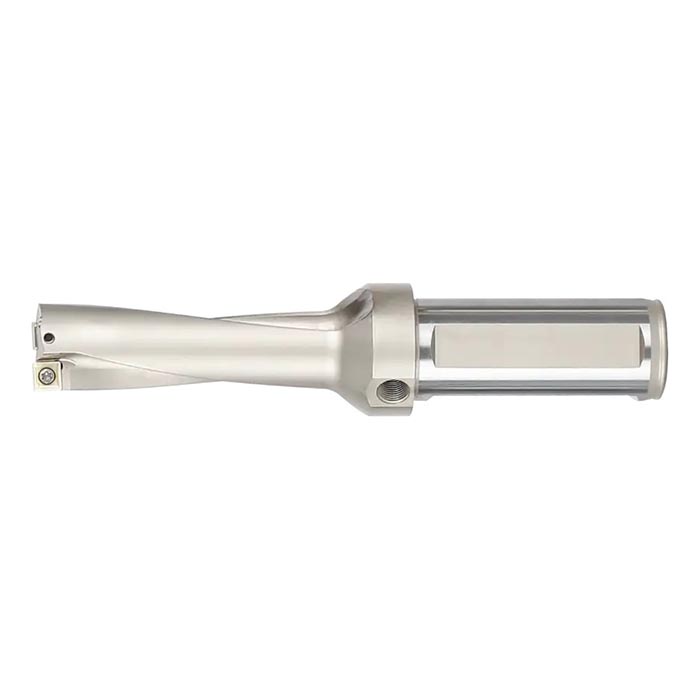

Zoll-U-Bohrersätze

Durchmesserbereich: 0,5" – 2,5" (12,7 mm – 63,5 mm)
• Längenbereich: 3XD
• Erhältlich in H13-Stahl für Hochpräzisionsbearbeitung und 42CrMo (vergleichbar mit AISI 4140) für Drehmaschinen und Niedrigpräzisionsbearbeitung

Funktionen und Vorteile

• Abmessungen in imperialen Standardgrößen, passend für in den USA hergestellte Maschinen
• Kompatibel mit SPMT-, WCMT- und SOMT-Wendeschneidplatten
• Ausgestattet mit einem zentralen Y-Auslass für eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl
• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 31 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

Abmessungen und technische Daten

48 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Schnittlänge (mm)	Haltelänge (mm)	XD-Länge
12.7	19.05	38.1	50.8	3
13.4874	19.05	40.46	50.8	3
14.3	19.05	42.9	50.8	3
15.0876	19.05	45.26	50.8	3
15.875	19.05	47.625	50.8	3
16.6624	19.05	49.99	50.8	3
17.4752	19.05	52.43	50.8	3
17.8562	25.4	53.57	76.2	3
18.6436	25.4	55.93	76.2	3
19.05	25.4	57.15	76.2	3
19.8374	25.4	59.51	76.2	3
20.65	25.4	61.95	76.2	3
21.4376	25.4	64.31	76.2	3
22.225	25.4	66.68	76.2	3
23.0124	25.4	69.04	76.2	3
23.8252	25.4	71.48	76.2	3
24.6126	25.4	73.84	76.2	3
24.9936	25.4	74.98	76.2	3
25.4	25.4	27	76.2	3
26.1874	31.75	78.56	82.55	3
27	31.75	81	82.55	3
27.7876	31.75	83.36	82.55	3
28.575	31.75	85.725	82.55	3
29.3624	31.75	88.09	82.55	3
30.1752	31.75	90.53	82.55	3
30.9626	31.75	92.89	82.55	3
31.75	38.1	95.25	92.25	3
32.5374	38.1	97.61	92.25	3
33.35	38.1	100.05	92.25	3
34.925	38.1	104.775	92.25	3
35.7124	38.1	107.14	92.25	3
36.5252	38.1	109.58	92.25	3
37.3126	38.1	111.94	92.25	3
38.1	38.1	114.3	92.25	3
38.8874	38.1	116.66	92.25	3
39.7	38.1	119.1	92.25	3
41.275	38.1	123.825	92.25	3
42.0624	38.1	126.19	92.25	3
42.8752	38.1	128.63	92.25	3
44.45	38.1	133.35	50.8	3
46.05	50.8	138.15	101.6	3
47.625	50.8	142.875	101.6	3
49.2252	50.8	147.68	101.6	3
50.8	50.8	152.4	101.6	3
53.975	50.8	161.92	101.6	3
57.15	50.8	171.45	101.6	3
60.325	50.8	180.98	101.6	3
63.5	50.8	190.5	101.6	3
