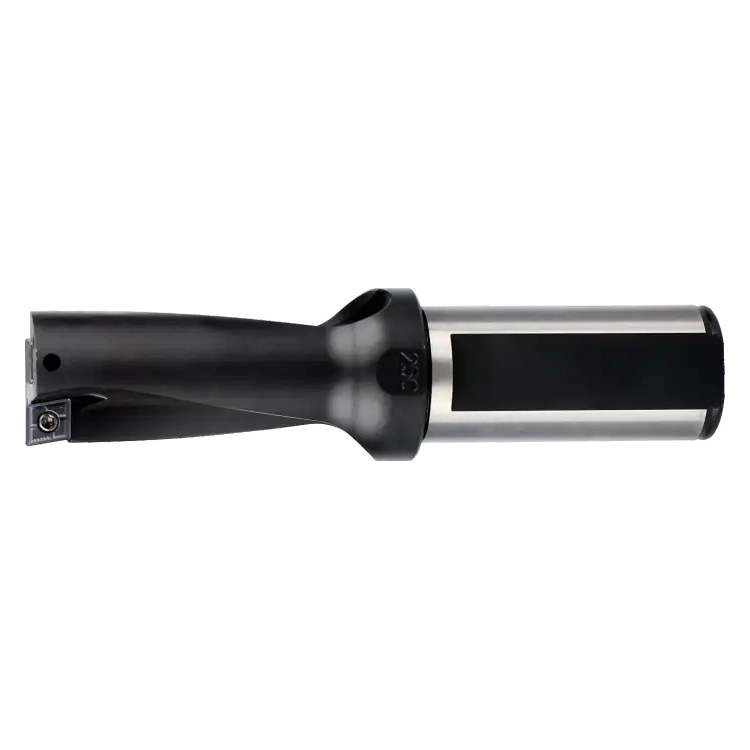

WDX U-Bohrer

Durchmesserbereich: 15 mm – 35 mm (0,591 Zoll – 1,378 Zoll)
• Längenbereich: 2XD
• Ausschließlich in H13-Stahl für hochpräzise Bearbeitung erhältlich

Funktionen und Vorteile

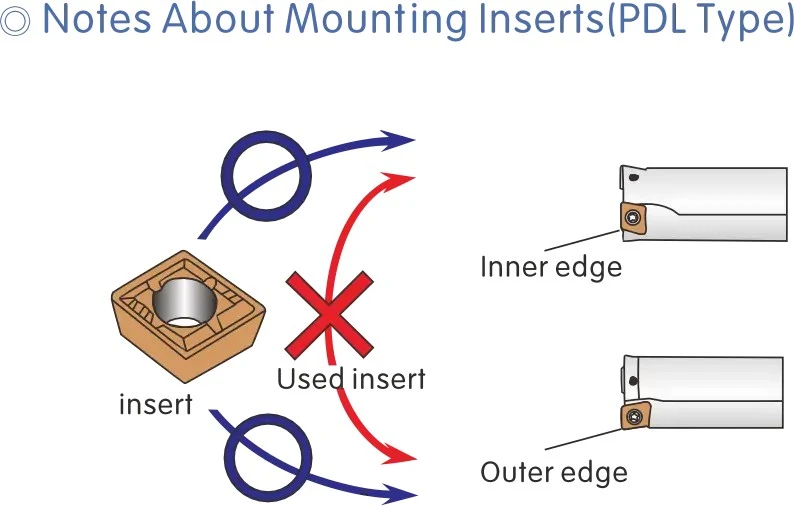

• Ausgestattet mit einer Rand- und einer Mittelkante, die denselben WDXT-Einsatz mit unterschiedlichen Ausrichtungen verwenden
• Der zentrale Y-Auslass ermöglicht eine effiziente Spanabfuhr
• Wendeschneidplatten aus Hartmetall ermöglichen eine Vielseitigkeit beim Werkstückmaterial bis hin zu P-Stahl

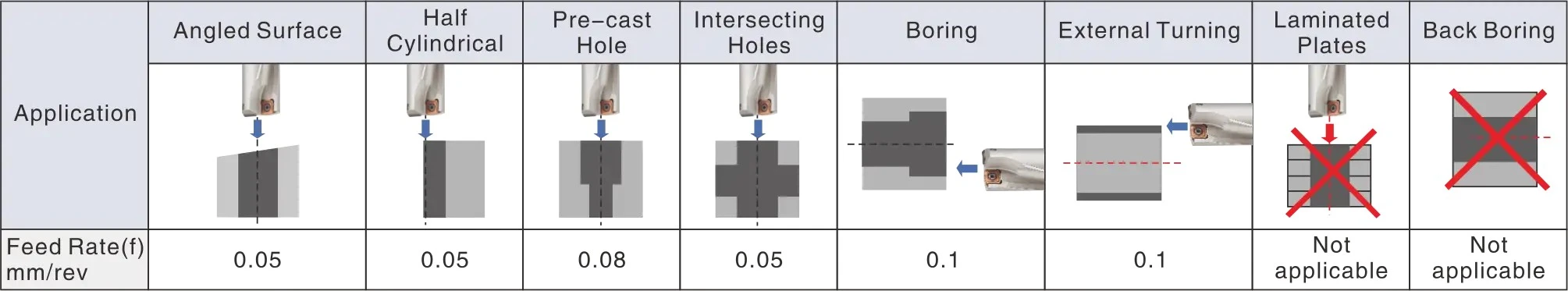

• Konzipiert für das Bohren von geraden Löchern, abgewinkelten Oberflächen, halbzylindrischen, vorgegossenen Löchern, sich kreuzenden Löchern, Bohren, Außendrehen und grob gegossenen, geschmiedeten oder geschweißten Eintrittsflächen
• Zwei Kühlmittelkanäle ermöglichen einen erhöhten Durchfluss und verbessern so die Zerspanungsraten, die Werkzeugstandzeit und die Gesamtproduktivität.
• Der hochsteife Bohrerkörper minimiert Vibrationen und Geräusche und sorgt für eine außergewöhnliche Lochgrößengenauigkeit und hervorragende Lochqualität.
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 26 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

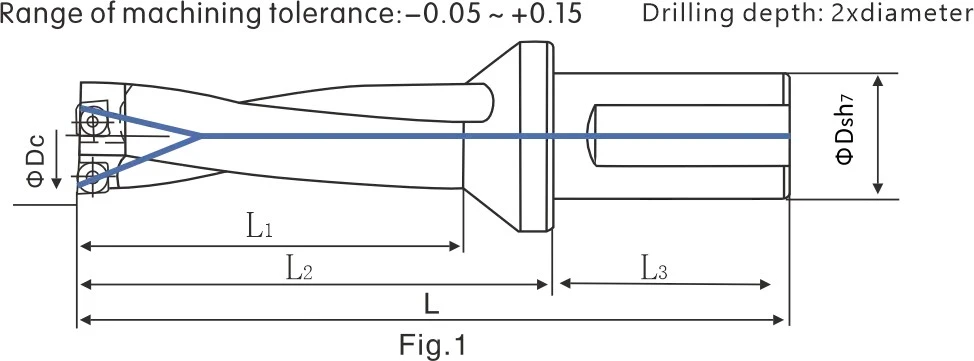

Abmessungen und technische Daten

21 verfügbare Konfigurationen

Schnittdurchmesser (mm)	Haltedurchmesser (mm)	Gesamtlänge (mm)	Schnittlänge (mm)	Haltelänge (mm)	XD-Länge	Passender Einsatz	Masse (kg)
15	25	92	33	56	2	WDXT042004	0.2
16	25	94	35	56	2	WDXT052504	0.2
17	25	96	37	56	2	WDXT052504	0.2
18	25	112	39	56	2	WDXT052504	0.3
19	25	114	41	56	2	WDXT063006	0.3
20	25	116	43	56	2	WDXT063006	0.3
21	25	118	45	56	2	WDXT063006	0.3
22	25	120	47	56	2	WDXT063006	0.4
23	25	122	49	56	2	WDXT073506	0.4
24	25	124	51	56	2	WDXT073506	0.4
25	25	126	53	56	2	WDXT073506	0.4
26	32	135	55	70	2	WDXT073506	0.6
27	32	137	57	70	2	WDXT073506	0.6
28	32	139	59	70	2	WDXT073506	0.7
29	32	143	62	70	2	WDXT094008	0.7
30	32	148	64	70	2	WDXT094008	0.7
31	32	150	66	70	2	WDXT094008	0.8
32	32	152	68	70	2	WDXT094008	0.8
33	32	154	70	70	2	WDXT094008	0.8
34	32	156	72	70	2	WDXT094008	0.8
35	32	158	74	70	2	WDXT094008	0.8
