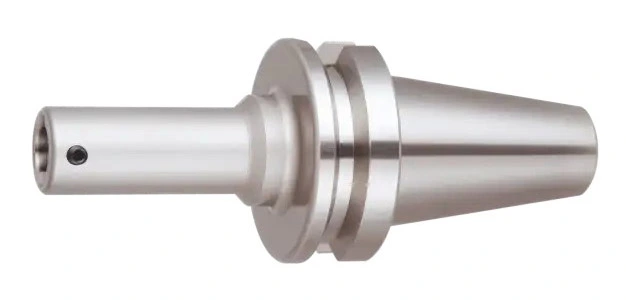

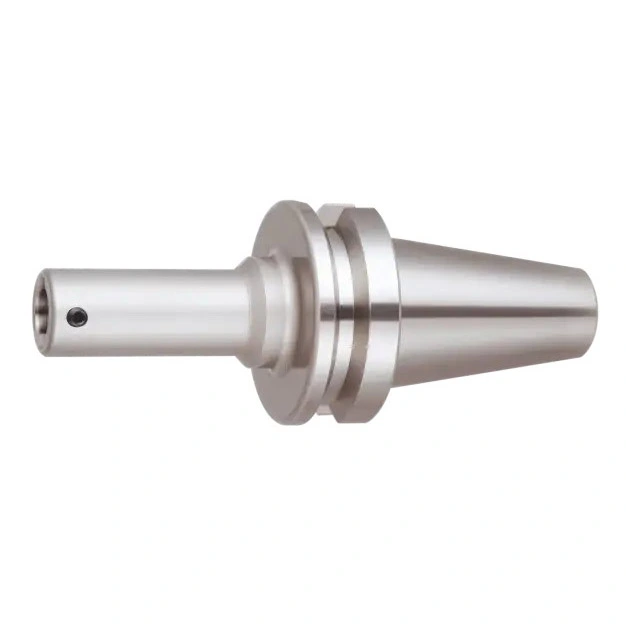

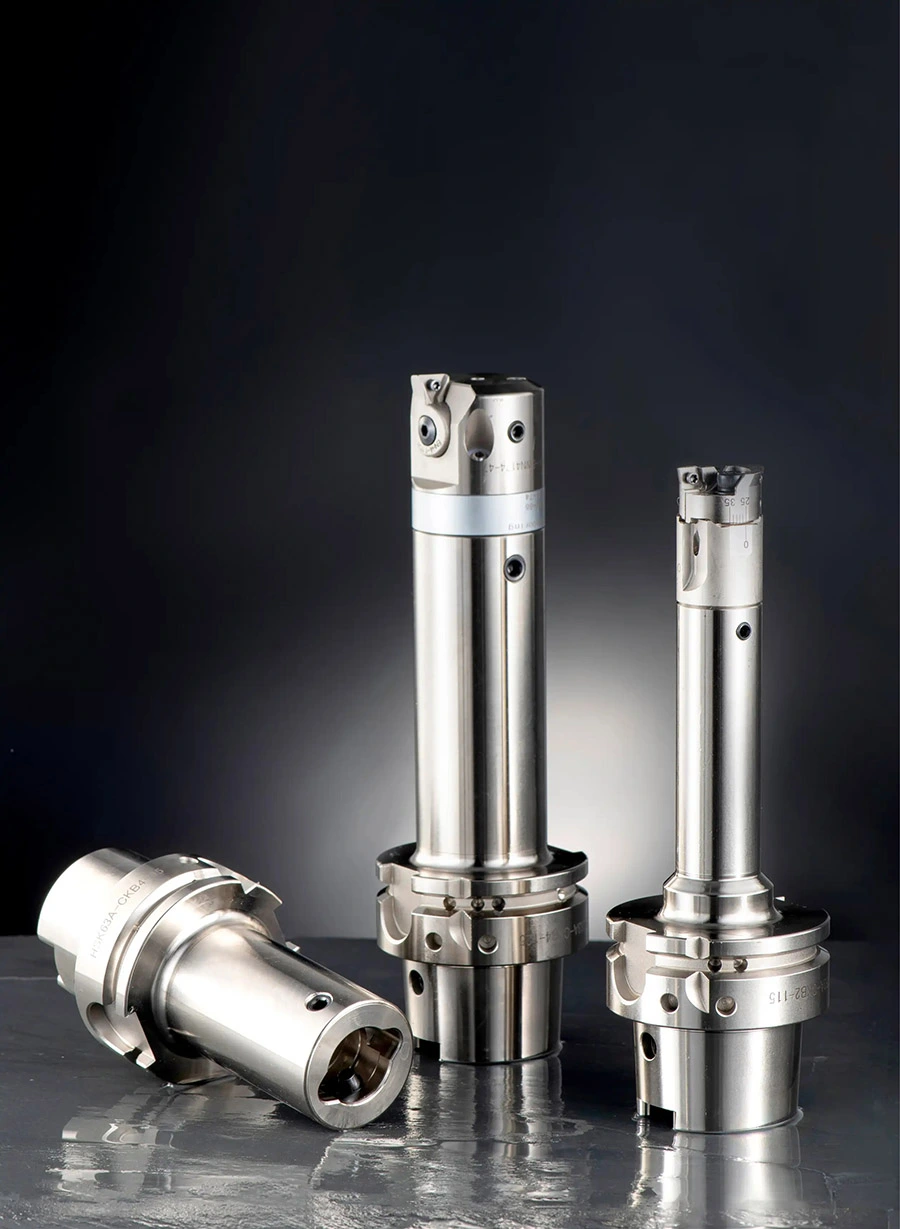

CKB-Inhaber

Durchmesserbereich: 19 mm – 63 mm (0,748 Zoll – 2,48 Zoll)
• Längenbereich: 80 mm – 285 mm (3,15 Zoll – 11,22 Zoll)
• Material: H13-Stahl

Funktionen und Vorteile

• Modulare Schnittstelle sorgt für eine starre Verbindung zwischen Spindel und Schneidwerkzeug
• Präzise Schnittstelle sorgt für genaue Positionierung und zuverlässige Klemmung

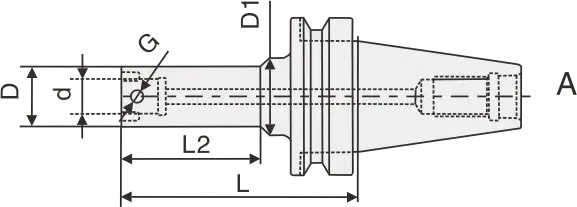

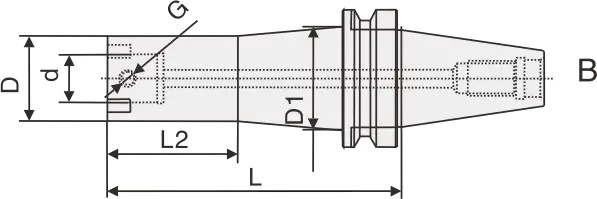

• Erhältlich in Typ A und Typ B
• Typ B verfügt über eine dickere Klemmbasis für erhöhte Steifigkeit und Vibrationsfestigkeit
• Detaillierte Abmessungen, Toleranzen und anwendbare Einsätze finden Sie auf Seite 111 unseres Katalogs unter der Registerkarte „Download“.
• Bitte kontaktieren Sie uns für Anfragen zu Preisen oder maßgeschneiderten Lösungen

Anfrage absenden

Produktbeschreibung

Abmessungen und technische Daten

49 verfügbare Konfigurationen

Lochdurchmesser (mm)	Sitzdurchmesser (mm)	Sitzlänge (mm)	Anschlussgewinde (G)	Spitzenlänge (mm)	Masse (kg)
11	19	80	M4×0,5	46	0.75
14	24	80	M5×0,5	46	0.83
18	31	80	M6×0,75	58	0.91
22	39	80	M8×0,75	58	1.02
28	49	65	M10×1	42	1.45
11	19	85	M4×0,5	49	1.21
11	19	115	M4×0,5	79	1.21
14	24	85	M5×0,5	49	1.21
14	24	115	M5×0,5	79	1.27
14	24	145	M5×0,5	105	1.3
18	31	95	M6×0,75	68	1.32
18	31	125	M6×0,75	80	1.46
18	31	155	M6×0,75	85	1.62
18	31	185	M6×0,75	115	1.75
22	39	95	M8×0,75	68	1.54
22	39	125	M8×0,75	98	1.86
22	39	155	M8×0,75	128	2.15
22	39	185	M8×0,75	120	2.42
28	49	95	M10×1	68	1.81
28	49	125	M10×1	98	2.35
28	49	155	M10×1	128	2.75
28	49	185	M10×1	155	3.05
28	49	215	M10×1	180	3.3
36	63	65	M12×1	43	2.2
36	63	95	M12×1	68	2.75
36	63	125	M12×1	98	3.2
36	63	155	M12×1	128	3.4
36	63	185	M12×1	158	3.6
36	63	215	M12×1	188	3.8
11	19	125	M4×0,5	67	3.93
11	19	165	M4×0,5	75	4.05
14	24	125	M5×0,5	67	4.08
14	24	165	M5×0,5	75	4.2
18	31	125	M6×0,75	75	4.1
18	31	165	M6×0,75	90	4.35
18	31	205	M6×0,75	130	4.7
22	39	125	M8×0,75	82	4.35
22	39	165	M8×0,75	95	4.7
22	39	205	M8×0,75	110	5.02
22	39	245	M8×0,75	150	5.3
28	49	125	M10×1	82	4.75
28	49	165	M10×1	95	5.2
28	49	205	M10×1	110	5.53
28	49	245	M10×1	150	5.95
36	63	125	M12×1	87	5.15
36	63	165	M12×1	127	6.1
36	63	205	M12×1	165	7.4
36	63	245	M12×1	150	7.75
36	63	285	M12×1	185	8.1
