Abstrakt:In diesem Artikel wird der Stiftdrehbohrkopf als Präzisionswerkzeug für Dreharbeiten untersucht. Es behandelt strukturelles Design, funktionale Vorteile, typische Anwendungen und Auswahlüberlegungen für Maschinenbauer und B2B-Käufer, die mit Dreh-, Bohr- und Innenbearbeitungsaufgaben arbeiten.
Inhaltsverzeichnis
Was der Stiftdrehbohrkopf macht

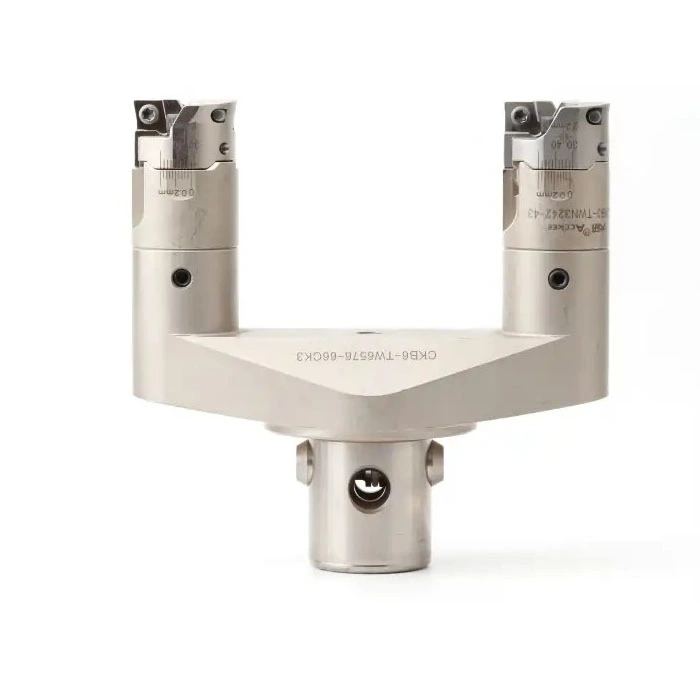

Der Stiftdrehbohrkopf ist ein Werkzeugaufsatz, der auf Drehmaschinen für Dreh- und Bohrvorgänge verwendet wird, die eine kontrollierte Durchmessereinstellung erfordern. Es ermöglicht dem Bediener in vielen Konfigurationen die Feinabstimmung des Schneidradius, ohne die Maschine anzuhalten, und verbessert so die Effizienz bei sich wiederholenden Innen- und Außenbearbeitungsaufgaben.
Im Gegensatz zu festen Bohrstangen verfügt der Stiftdrehbohrkopf über einen einstellbaren Mechanismus. Dadurch eignet es sich für Arbeiten mit engen Toleranzen und mehreren Durchmessern.
Struktur und Funktionsprinzip
Das Werkzeug ist um einen Körper herum aufgebaut, der eine verschiebbare oder verstellbare Bohrstange hält. Ein Stiftmechanismus steuert die radiale Bewegung und ermöglicht so eine präzise Änderung des Schnittdurchmessers.
Hauptkörper und Montage
Der Körper wird am Werkzeugständer oder Schlitten der Drehmaschine befestigt. Es ist so konzipiert, dass es die Bohrstange stabil hält und Vibrationen beim Schneiden minimiert.
Anpassungsmechanismus
Ein stift- oder schraubengetriebenes System bewegt die Stange in kleinen Schritten. Graduierte Markierungen oder Messuhren helfen dem Bediener, den Durchmesser genau einzustellen.
Bohrstange und Schneidspitze
Die Bohrstange trägt den Schneideinsatz oder die Schneidspitze. Seine Länge und sein Durchmesser können je nach Bohrtiefe und Material gewählt werden.
Feine Durchmesserkontrolle
Ermöglicht präzise Änderungen des Bohrungs- oder Drehdurchmessers.
Stabiler Schnitt
Entwickelt, um Vibrationen bei Bohrarbeiten zu reduzieren.
Mehrere Durchmesser
Geeignet für Arbeiten, die mehrere Bohrungsgrößen in einem Setup erfordern.
Funktionelle Vorteile bei der Bearbeitung
Maschinisten entscheiden sich für den Stiftdreh-Bohrkopf, wenn sie wiederholbare Ergebnisse und schnelle Anpassungen benötigen. Das Design reduziert die Rüstzeit im Vergleich zu festen Bohrstangen und unterstützt eine engere Toleranzkontrolle.
- Präzise Durchmessereinstellung für Innen- und Außendrehen.
- Reduzierte Ausfallzeiten beim Wechsel zwischen Bohrungsgrößen.
- Verbesserte Oberflächengüte durch starre Werkzeughaltung.
- Geeignet sowohl für die Kleinserien- als auch für die Serienfertigung.
- Kompatibel mit einer Reihe von Drehmaschinenkonfigurationen.
Da der Schnittdurchmesser in vielen Fällen ohne Ausbau des Werkzeugs angepasst werden kann, sparen Bediener Zeit und sorgen für eine gleichbleibende Qualität während des gesamten Produktionslaufs.
Typische Anwendungen
Der Bohrkopf zum Ausdrehen von Stiften wird in vielen Bearbeitungsumgebungen eingesetzt, in denen es auf die Genauigkeit der Bohrung ankommt.
Allgemeines Drehen und Bohren
Ideal zum Innenbohren von Hülsen, Buchsen und Gehäusen. Es unterstützt auch das Außendrehen, wenn ein kontrollierter Durchmesser erforderlich ist.
Reparatur- und Wartungsarbeiten
In Reparaturwerkstätten hilft der verstellbare Kopf dabei, verschlissene Bohrungen gemäß den Spezifikationen wiederherzustellen, ohne die gesamte Komponente auszutauschen.
Kleinserienfertigung
Lohnwerkstätten profitieren vom schnellen Wechsel zwischen den Durchmessern, der sich für Arbeiten mit geringem Volumen und großer Vielfalt eignet.
Überlegungen zur Auswahl und Einrichtung
Die Wahl des richtigen Stiftdrehbohrkopfes hängt von der Drehmaschine, dem Werkstück und der erforderlichen Toleranz ab. In der folgenden Tabelle sind die wichtigsten Faktoren aufgeführt.
| Faktor | Rücksichtnahme |
|---|---|
| Bohrstangengröße | Für ausreichende Steifigkeit auf Bohrungsdurchmesser und -tiefe abstimmen. |
| Einstellbereich | Stellen Sie sicher, dass das Sortiment alle erforderlichen Durchmesser abdeckt. |
| Montageart | Bestätigen Sie die Kompatibilität mit dem Werkzeughalter oder Schlitten der Drehmaschine. |
| Typ einfügen | Wählen Sie je nach Material und gewünschter Oberflächenbeschaffenheit aus. |
| Graduierungsgenauigkeit | Feinere Markierungen unterstützen eine engere Toleranzkontrolle. |
Detaillierte Spezifikationen und kompatible Konfigurationen finden Sie unterStiftdrehbohrkopfProduktseite.
Häufig gestellte Fragen
Es wird auf Drehmaschinen für Dreh- und Bohrarbeiten verwendet, die einstellbare Schnittdurchmesser erfordern. Es ist besonders nützlich für Innenbohrungen, Reparaturarbeiten und Arbeiten mit mehreren Bohrungsgrößen.
Ein stift- oder schraubengetriebenes System bewegt die Bohrstange in kleinen Schritten radial. Graduierte Markierungen oder eine Messuhr helfen dem Bediener, den Durchmesser genau einzustellen.
Ja. Abhängig von der Einrichtung und Ausrichtung der Bohrstange kann der Stiftdreh-Bohrkopf sowohl Innenbohr- als auch Außendrehoperationen unterstützen.
Vergewissern Sie sich, dass der Montagetyp zu Ihrem Drehwerkzeughalter passt, die Bohrstangengröße zu Ihren Bohrungsabmessungen passt und der Einstellbereich alle erforderlichen Durchmesser abdeckt. Überprüfen Sie außerdem, ob das Werkzeug steif genug für Ihr Material ist.
Warum Maschinenbauer den Stiftdreh-Bohrkopf verwenden
Für Arbeiten, die genaue Bohrungsdurchmesser und schnelle Anpassungen erfordern, bietet der Stiftdreh-Bohrkopf eine praktische Lösung. Sein anpassbares Design reduziert die Rüstzeit, unterstützt enge Toleranzen und passt sich einer Reihe von Bearbeitungsaufgaben an. Ganz gleich, ob es sich um eine Werkstatt, eine Reparaturwerkstatt oder eine Produktionsumgebung handelt, es trägt dazu bei, Konsistenz und Kontrolle aufrechtzuerhalten.
Um Spezifikationen und verfügbare Konfigurationen zu überprüfen, erkunden Sie dieStiftdrehbohrkopfSeite oder wenden Sie sich an unser Team, um Hilfe zu erhalten.
